Pigtail Serat Optik-Kinerja Tinggi E2000/UPC OM4 Simplex LSZH

Selamat datang untuk membeli kuncir serat optik simplex lszh e2000/upc om4 berkinerja tinggi dengan pabrik kami. Sebagai salah satu produsen dan pemasok terkemuka di China, kami juga menerima pesanan khusus. Konsultasikan harga dan penawarannya kepada kami sekarang.

Komitmen Produsen:FOCC memiliki lebih dari 10 tahun pengalaman manufaktur presisi, mengoperasikan tiga basis produksi dan didukung oleh lebih dari 100 R&D profesional dan insinyur proses. Dengan kapasitas produksi bulanan yang melebihi 1,5 juta konektor, jalur manufaktur otomatis yang canggih, dan sistem kontrol kualitas siklus hidup penuh, FOCC mencapai tingkat hasil-lintasan pertama sebesar 98,5% dan melakukan lebih dari 8 juta inspeksi-wajah akhir setiap tahunnya.

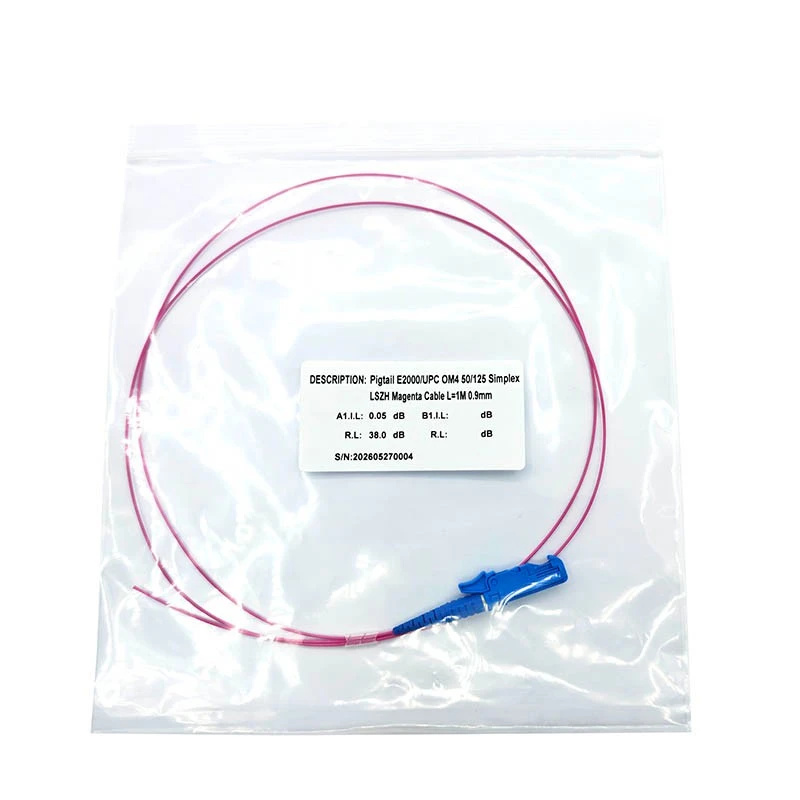

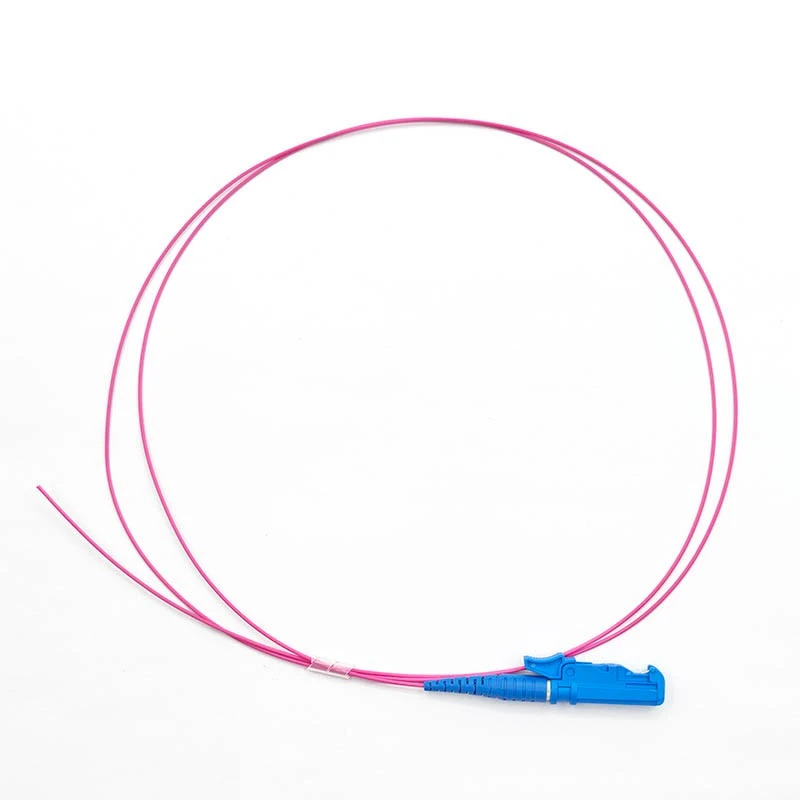

Kuncir serat optik E2000 UPC OM4 simplex LSZH violet 0,9 mm (1 meter) ini diproduksi berdasarkan proses yang dikontrol ketat oleh pabrik dan standar pemolesan permukaan akhir yang presisi. Ini dirancang khusus untuk memenuhi persyaratan insertion loss yang sangat-rendah pada jaringan multimode berkecepatan tinggi, termasuk aplikasi 10GbE, 40GbE, 100GbE, dan 400GbE.

Untuk memberikan kepercayaan maksimal dan keandalan operasional jangka panjang kepada pelanggan perusahaan, FOCC menawarkan garansi kualitas resmi hingga 15 tahun dan dukungan respons teknis cepat selama 4 jam untuk seri produk ini.

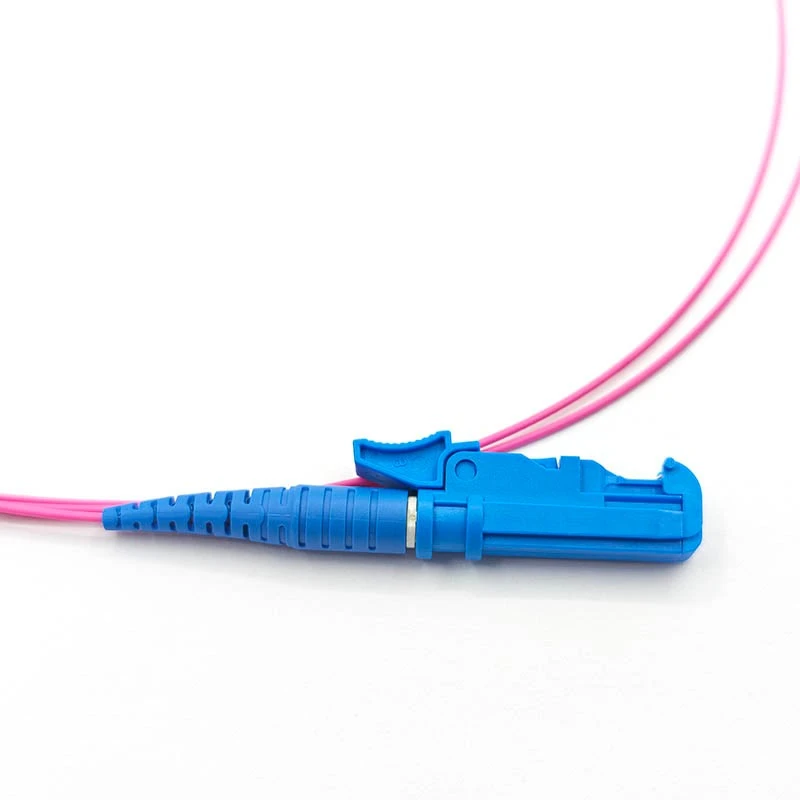

Arsitektur Desain Mekanik dan Optik Konektor UPC E2000

Konektor E2000 (juga disebut sebagai konektor LSH dalam spesifikasi internasional tertentu) dirancang dan diproduksi dengan sepenuhnya mematuhi standar internasional IEC 61754-15 dan TIA-604-16. Mekanisme penguncian mekanisnya menggunakan desain gaya bayonet dorong-tarik, memungkinkan pemasangan dan pelepasan yang mulus sekaligus secara efektif mencegah pemutusan sambungan yang tidak disengaja yang disebabkan oleh gaya tarik lateral atau getaran di lingkungan kabel berdensitas tinggi.

Komponen optik inti konektor E2000 adalah ferrule keramik zirkonia 1,25 mm berpresisi tinggi. FOCC menggunakan teknologi Active Core Alignment (ACA) yang canggih, menggunakan sisipan titanium untuk menyelaraskan inti serat dengan sumbu mekanis ferrule secara tepat. Proses ini meminimalkan kerugian penyisipan yang disebabkan oleh eksentrisitas dan memastikan kinerja optik yang sangat konsisten.

Proses pemolesan multimode menggunakan teknologi pemolesan Ultra Physical Contact (UPC). Dengan mengontrol secara ketat geometri permukaan ujung ferrule, termasuk radius kelengkungan, offset puncak, dan tonjolan/resesi serat, konektor mencapai kerugian penyisipan tipikal Kurang dari atau sama dengan 0,15 dB dan kerugian balik lebih besar dari atau sama dengan 35 dB.

Salah satu fitur paling khas dari konektor E2000 adalah sistem penutup logam bermuatan pegas otomatis yang terintegrasi. Saat konektor dilepas, penutup secara otomatis menutup dan memberikan perlindungan ganda:

• Perlindungan Keamanan Laser:Selama pengoperasian jaringan aktif, rana sepenuhnya memblokir emisi laser tak kasat mata yang berpotensi berbahaya dari permukaan ujung ferrule, membantu melindungi personel instalasi dan pemeliharaan dari paparan retina yang tidak disengaja.
• Perlindungan Debu dan Kontaminasi:Penutup logam tertutup mengisolasi permukaan ujung ferrule dari partikel debu, kelembapan, dan kontaminan minyak di udara. Hal ini secara signifikan mengurangi risiko kontaminasi-wajah dan pembakaran optik berdaya tinggi, sehingga meningkatkan-keandalan jaringan jangka panjang dan masa pakai konektor.

Karakteristik Kinerja Serat Multimode OM4 dan Buffer Semi-Ketat 0,9 mm

Produk ini menggunakan serat multimode indeks-bertingkat OM4 yang dioptimalkan-laser dengan diameter inti/kelongsong standar 50/125 μm, sepenuhnya sesuai dengan standar ITU-T G.651 dan ISO/IEC 11801.

Serat OM4 secara khusus dioptimalkan untuk aplikasi Vertikal-Permukaan Rongga-Emitting Laser (VCSEL). Pada 850 nm, ia menyediakan Effective Modal Bandwidth (EMB) lebih besar dari atau sama dengan 4700 MHz·km, memungkinkan jarak transmisi hingga:

• 550 meter pada 10 Gb/s Ethernet
• 150 meter pada tautan tulang punggung Ethernet 40 Gb/s dan 100 Gb/s

Serat dilindungi oleh lapisan penyangga semi-ketat berukuran 0,9 mm (900 μm). Untuk aplikasi pigtail penyambungan fusi-, konstruksi penyangga semi-ketat ini menawarkan beberapa keuntungan mekanis dan pemasangan yang signifikan.

Mikro-Isolasi Tegangan Lentur

Buffer semi-ketat menjaga jarak mikroskopis antara lapisan buffer dan lapisan serat. Desain ini mencegah tegangan tarik, torsi, atau ekspansi termal eksternal ditransfer langsung ke serat optik, sehingga mengurangi risiko kehilangan-pembengkokan mikro.

Hasilnya, serat ini mempertahankan redaman yang sangat rendah bahkan ketika disalurkan melalui baki sambungan yang padat, kotak distribusi, atau penutup terminasi.

Persiapan Serat yang Disederhanakan

Bahan penyangga semi-ketat memungkinkan teknisi mengupas lapisan penyangga hingga 100 mm dengan lancar menggunakan alat pengupas serat tiga-lubang standar tanpa merusak lapisan lapisan utama.

Hal ini secara signifikan meningkatkan efisiensi penyambungan, mengurangi waktu pemasangan, dan meminimalkan risiko kerusakan serat selama penghentian di lapangan.

Identifikasi Jaket Heather Violet (Magenta).

Menurut standar pengkodean warna serat optik TIA-598-D, Magenta (Heather Violet) adalah warna identifikasi yang ditetapkan untuk sistem serat multimode OM4.

Pengodean warna ini memungkinkan operator dan teknisi jaringan dengan cepat membedakan infrastruktur-bandwidth tinggi OM4 dari kabel aqua OM3 dan sistem oranye OM1/OM2 yang lama, sehingga mengurangi risiko kesalahan patching dan penurunan kinerja jaringan.

Ilmu Material Jaket LSZH dan Kinerja Keselamatan Kebakaran

Di lingkungan tertutup{0}dengan kepadatan tinggi seperti pusat data, ruang telekomunikasi, dan fasilitas jaringan perusahaan, kinerja kebakaran kabel merupakan pertimbangan keselamatan yang penting.

Jaket Polivinil Klorida (PVC) tradisional mengeluarkan asap hitam pekat dan gas halogen beracun-yang mengandung gas saat terkena api atau dekomposisi termal. Ketika gas-gas ini berinteraksi dengan uap air di udara, mereka membentuk asam yang sangat korosif seperti asam klorida (HCl), yang dapat merusak peralatan elektronik, konektor logam, dan infrastruktur jaringan, yang mengakibatkan kegagalan peralatan sekunder dan gangguan layanan yang berkepanjangan.

Produk ini menggunakan bahan jaket termoplastik tahan api Low Smoke Zero Halogen (LSZH) di seluruh konstruksinya.

Karakteristiknya-tahan api dan-toksisitasnya rendah dicapai melalui penggabungan sekitar 50% bahan pengisi tahan api-logam hidroksida anorganik, biasanya aluminium hidroksida (Al(OH)₃) atau magnesium hidroksida (Mg(OH)₂).

Selama paparan api, senyawa ini mengalami reaksi dehidrasi endotermik:

2Al(OH)3→Al2O3+3H2O↑2Al(OH)_3 \\panah kanan Al_2O_3 + 3H_2O \\uparrow2Al(OH)3​→Al2​O3​+3H2​O↑

Reaksi ini menyediakan beberapa mekanisme-perlindungan terhadap kebakaran:

• Menyerap energi panas yang besar dari proses pembakaran.
• Menurunkan suhu permukaan kabel lokal.
• Melepaskan uap air yang mengencerkan konsentrasi oksigen di sekitarnya.
• Membentuk lapisan penghalang seperti keramik-pada permukaan kabel.

Bersama-sama, mekanisme ini memperlambat penyebaran api secara signifikan dan membantu mencegah penyebaran api di sepanjang jalur kabel, meningkatkan keselamatan personel, melindungi infrastruktur penting, dan mendukung kepatuhan terhadap persyaratan keselamatan-kebakaran pusat data modern.

Mengapa Memilih Kuncir Serat Optik E2000 OM4 Kami?

Telekomunikasi-Kerugian Penyisipan Tingkat Rendah

Didesain untuk-jaringan optik berperforma tinggi, pigtail ini menghasilkan insertion loss standar kurang dari atau sama dengan 0,20 dB, melampaui rata-rata industri sebesar 0,30 dB. Kehilangan penyisipan yang lebih rendah membantu memaksimalkan anggaran daya tautan dan memastikan transmisi sinyal bandwidth tinggi dan stabil melintasi jarak jaringan penting.

Desain Konektor E2000-Keamanan Tinggi

Konektor E2000 dilengkapi penutup logam bermuatan pegas terintegrasi yang menutup secara otomatis saat sambungan dilepas, sehingga tidak memerlukan penutup debu terpisah. Mekanisme keamanan canggih ini melindungi personel dan antarmuka optik, menjadikannya pilihan utama untuk ruang server-penting, peralatan medis, jaringan pertahanan, dan lingkungan lain yang memerlukan standar keselamatan ketat.

Laser-Serat Multimode OM4 yang Dioptimalkan

Dilengkapi dengan serat multimode OM4 premium, kuncir ini sepenuhnya mendukung kecepatan transmisi jaringan hingga 100 Gb/s. Dengan Effective Modal Bandwidth (EMB) sebesar 4700 MHz·km pada 850 nm, ini memberikan kinerja luar biasa untuk aplikasi pusat data, perusahaan, dan jaringan area penyimpanan (SAN) berkecepatan tinggi.

LSZH Flame-Jaket Tahan

Jaket luar Low Smoke Zero Halogen (LSZH) meningkatkan keselamatan di lingkungan tertutup. Jika terjadi kebakaran atau paparan panas berlebihan, kabel mengeluarkan sedikit asap dan tidak mengeluarkan gas halogen beracun. Ini mematuhi persyaratan tahan api IEC 60332-1 dan standar lingkungan RoHS, membantu melindungi personel dan peralatan elektronik yang sensitif.

Mudah-untuk-Menyambung Ketat 0,9 mm-Konstruksi Buffer

Desain serat buffer yang ketat sebesar 0,9 mm menawarkan karakteristik pengupasan dan penanganan yang sangat baik, memungkinkan teknisi melakukan penyambungan fusi yang cepat dan andal dengan risiko kerusakan serat yang minimal. Hal ini menjadikannya solusi ideal untuk pemasangan di dalam kotak terminasi serat, panel patch, bingkai distribusi optik (ODF), dan lemari telekomunikasi.

Spesifikasi Teknis Terperinci

Parameter Kinerja Optik

Spesifikasi Fisik, Mekanik dan Material

Spesifikasi Keandalan Lingkungan

Standar Kepatuhan

Pigtail Fiber Optic E2000 UPC OM4 LSZH ini dirancang dan diproduksi sesuai dengan standar internasional berikut:

• IEC 61754-15 (Standar Antarmuka Konektor E2000)
• TIA-604-16 (FOKIS-16)
• Seri IEC 61300 (Prosedur Uji Perangkat Interkoneksi Serat Optik)
• IEC 60793 (Spesifikasi Serat Optik)
• ISO/IEC 11801 (Pengkabelan Generik untuk Tempat Pelanggan)
• TIA-598-D (Pengkodean Warna Kabel Serat Optik)
• IEC 60754-1 / IEC 60754-2 (Persyaratan Bebas Halogen)
• IEC 61034-1 / IEC 61034-2 (Kinerja Asap Rendah)
• UL94 V-0 (Klasifikasi Mudah Terbakar)
• GR-326-CORE (Persyaratan Keandalan Telcordia)
• Kepatuhan Lingkungan RoHS

Pertanyaan yang Sering Diajukan

1. Apa yang membuat konektor E2000 lebih aman dibandingkan konektor LC atau SC?

Konektor E2000 dilengkapi penutup logam bermuatan pegas terintegrasi yang menutup secara otomatis saat konektor dicabut. Desain ini membantu mencegah paparan sinar laser tak kasat mata sekaligus melindungi permukaan ujung ferrule dari debu, kelembapan, dan kontaminasi. Hasilnya, konektor ini memberikan keandalan yang lebih tinggi dan persyaratan pemeliharaan yang lebih rendah di lingkungan jaringan kritis.

2. Mengapa memilih konektor E2000 untuk-jaringan optik berperforma tinggi?

Konektor E2000 memberikan stabilitas optik yang sangat baik, insertion loss yang rendah, dan kinerja return loss yang unggul. Penutup pelindung otomatisnya membantu menjaga permukaan ujung tetap bersih dari waktu ke waktu, menjadikannya ideal untuk jaringan telekomunikasi, pusat data, komunikasi kereta api, sistem militer, dan aplikasi-penting lainnya.

3. Apa kelebihan serat multimode OM4?

Laser OM4-serat multimode yang dioptimalkan mendukung kecepatan transmisi hingga 100G Ethernet dan menyediakan bandwidth modal efektif (EMB) sebesar 4700 MHz·km pada 850 nm. Ini memungkinkan jarak transmisi hingga 550 m untuk aplikasi Ethernet 10G dan 150 m untuk aplikasi Ethernet 40G/100G.

4. Mengapa FOCC menggunakan struktur buffer semi-ketat 0,9 mm?

Desain penyangga semi-ketat menciptakan jarak kecil antara lapisan serat dan lapisan penyangga, membantu mengisolasi tekanan mekanis eksternal dari inti serat. Hal ini mengurangi-kerugian pembengkokan mikro, meningkatkan-stabilitas optik jangka panjang, dan membuat kuncir lebih mudah dilepas dan dipersiapkan untuk penyambungan fusi.
