DWDM MUX & DEMUX 19 "rack of FOCC adalah teknologi multiplexing divisi panjang gelombang berdasarkan TFF (filter film tipis), yang memiliki berbagai ukuran paket dan opsi panjang gelombang; Ini MUX sinyal optik dari panjang gelombang yang berbeda ke serat optik tunggal untuk transmisi, dan penerima menerima menggunakan DEMUX untuk menguraikan sinyal dalam serat optik menjadi sinyal dengan panjang gelombang yang berbeda; DWDM memiliki 100 GHz, spasi kanal 200 GHz, Sangat cocok untuk jarak jauh, jaringan trunk berkapasitas besar, atau kapasitas ultra-besar MAN core nodes, Ini banyak digunakan dalam telekomunikasi 5G, MAN, jaringan backbone, pusat data, dll.

Spesifikasi

Item	Satuan	Rak DWDM MUX & DEMUX 19 "
Saluran	CH	2	4	8	12	16	20
Panjang gelombang operasi	nm	1520 ~ 1600
Spasi saluran	GHz	100G / 200G
Pita transmisi	nm	ITU ± 0,11 / ITU ± 0,25
Kehilangan sisipan pita transmisi	dB	≤1.0	≤1.5	≤2.5	≤2.5 (dengan lompatan)	≤3.0 (dengan lompatan)	≤4.0 (dengan lompatan)
Isolasi Berdekatan Transmisi	dB	≥28
Transmisi Isolasi yang tidak berdekatan	dB	≥45
Mengembalikan kerugian	dB	≥45
Direktivitas	dB	≥50
Riak	dB	≤0.5
Dimensi paket	mm	19 ”1U
Suhu Operasional	℃	-40 ~ + 85
Jenis konektor		LC / PC (atau sesuaikan)

Ukuran standar

Rak DWDM MUX & DEMUX 19 "adalah produk 1U standar yang memenuhi pengaturan kabinet standar EIA.

DWDM MUX&DEMUX 19

Kepatuhan dengan Standar Internasional

Rak DWDM MUX dan DEMUX 19 "FOCC sesuai dengan RoHS, Memenuhi TelcordiaGR-1209 dan GR-1221.

DWDM MUX&DEMUX 19

Mudah dipasang 、 Hapus identifikasi

Mode pemasangan LGX box dan rack module adalah buckle type fixing buckle, yang terbuat dari bahan Nylon yang disetujui oleh UL94V-2. Mudah untuk menginstal dan membongkar. Setiap port kerja panel rak memiliki tanda panjang gelombang yang dicetak oleh laser, yang nyaman bagi pengguna untuk mengidentifikasi.

DWDM MUX&DEMUX 19

Dapat disesuaikan

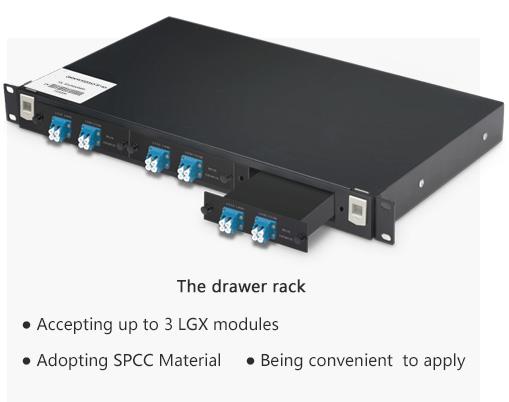

Tipe rak DWDM 19 "FOCC tersedia dalam gaya one-piece dan drawer, dan dapat disesuaikan untuk transmisi satu arah atau dua arah, meningkatkan port, memonitor port, dll sesuai dengan kebutuhan pelanggan.

Jenis rak adalah opsional

Struktur jalur optik adalah opsional ； Dapat disesuaikan


Mode Transmisi Dua Arah Serat Tunggal
Panjang gelombang MUX dan DEMUX berbeda


Mode Transmisi Dua Arah Fiber Ganda
Panjang gelombang MUX dan DEMUX adalah sama

Kehilangan sisipan lebih rendah

Kehilangan sisipan yang lebih rendah membuat rak DWDM 19 "
memiliki atenuasi sinyal yang lebih rendah dalam operasi,
sehingga mengurangi kebutuhan daya
pemancar sinyal.

Isolasi yang lebih tinggi

Nilai isolasi yang lebih tinggi memungkinkan sinyal yang cukup
isolasi selama transmisi multi-sinyal di
DWDM 19 "rack, efektif mencegah crosstalk
antara sinyal dan menyebabkan distorsi sinyal transmisi.

Teknologi produksi yang matang

Rak DWDM MUX & DEMUX 19 "FOCC telah matang
teknologi produksi, kinerja yang stabil dan andal,
mendukung pekerjaan di lingkungan yang keras - 40
~ + 85 ℃, dan memastikan transmisi sinyal yang stabil.

Aplikasi

DWDM MUX dan DEMUX 19 "1U produk rak memiliki karakteristik kehilangan penyisipan rendah, polarisasi rendah, isolasi saluran tinggi dan stabilitas dan keandalan lingkungan yang tinggi, DWDM memiliki 100 GHz, spasi saluran 200 GHz, Sangat cocok untuk jarak jauh, besar- kapasitas jaringan trunk, atau node inti MAN kapasitas ultra-besar, Hal ini banyak digunakan dalam telekomunikasi 5G, MAN, jaringan backbone, pusat data, dll.
