Kabel optik luar ruang lapis baja GYFTA53

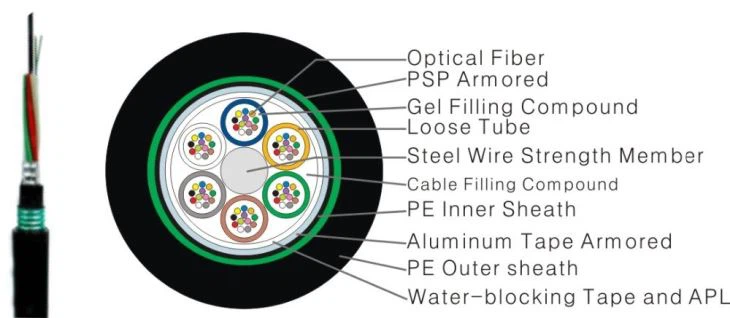

Serat, 250μm‚ diposisikan dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung diisi dengan air compound senyawa pengisian resustant. Serat Plastik Bertulang menempatkan di pusat inti sebagai anggota kekuatan non-logam.Tabung ‹Dan pengisi› terdampar di sekitar anggota kekuatan menjadi inti yang kompak dan melingkar. Sebuah Aliminum Polyethylene Laminate (APL) diterapkan di sekitar inti kabel. Kemudian inti kabel ditutupi dengan selubung dalam tipis polietilen (PE). Yang diisi dengan jeli untuk produk dari masuknya air. Setelah pelindung pita baja bergelombang diterapkan, kabel dilengkapi dengan selubung luar PE.
 |  |
 |
|
Karakteristik
Kinerja mekanik dan suhu yang baik
Tabung longgar kekuatan tinggi yang tahan terhadap hidrolisis
Senyawa pengisi tabung khusus memastikan perlindungan serat yang kritis
Hancurkan resistensi dan fleksibilitas
Langkah-langkah berikut diambil untuk memastikan kedap air kabel:
Senyawa pengisi tabung longgar
-100% inti pengisian kabel
-APL, penghalang oisture
-PSP meningkatkan kelembaban − bukti
-Bahan air − bahan pemblokiran
Struktur dan Spesifikasi Teknis
| meningkat oleh 2 serat | jumlah serat | tutubes + pengisi | Tidak ada serat dalam tabung | diameter kabel (mm) | berat kabel (kg / km) | kekuatan jangka panjang / pendek (N) | menghancurkan resistabce jangka panjang / pendek (N / 100mm) |
| GYFTA53-2 ~ 48Xn | 2 ~ 48 | 8 | 6 | 16.8 | 270 | 1000/3000 | 1000/3000 |
| GYFTA53-50 ~ 96Xn | 50 ~ 96 | 8 | 12 | 18.9 | 330 | 1000/3000 | 1000/3000 |
| GYFTA53-98 ~ 120Xn | 98 ~ 120 | 10 | 12 | 20.0 | 390 | 1000/3000 | 1000/3000 |
| GYFTA53-122 ~ 144Xn | 122 ~ 144 | 12 | 12 | 22.3 | 460 | 1000/3000 | 1000/3000 |
Catatan: 1.suffix Xn menunjukkan jenis serat dan lihat detailnya dalam ilustrasi pengkodean kabel FOCC
2. susunan warna serat dan tabung ditentukan dalam tabel identifikasi warna .
Serat Inti Kelas A:
* Fleksibilitas yang luar biasa
** Cepat dan Stabil
*** Jarak transmisi panjang
FRP kekuatan non-logam:
* Anti-korosi, kekuatan tingkat tinggi
** Anggota kekuatan pusat meningkatkan
properti tekan kabel dan
melindungi serat
Selubung luar :
* Bahan PE baru
**Permukaan halus
***Anti karat
****Ramah lingkungan
Jumlah yang cukup:
* Kuantitas yang cukup adalah janji kami.
** Pengukuran meteran dicetak dengan jelas sangat roll.
Fiber coloure Identifikasi tabung longgar dengan FOCC
serat dalam kabel dapat diidentifikasi dengan identifikasi warna standar sesuai dengan Standar YD / T901-2001.
Identifikasi warna standar
Catatan: A. ketika jumlah serat dari satu tabung longgar kurang dari 12, serat diidentifikasi membentuk warna NO.1 pada aliran.
B. dalam identifikasi warna standar, warna putih NO.6 dapat diganti dengan warna alami, yang disebut identifikasi warna standar W.
The coloure Identifikasi tabung longgar di kabel
kabel yang kendur pada kabel dapat diidentifikasi dengan kromatografi pan
Kromatografi pilot
Pan-chromatograph
Aplikasi:
Komunikasi jarak jauh dan jaringan area lokal (LAN).
Aplikasi udara & saluran / saluran.
