Kabel tabung longgar yang berdiri dengan pita aluminium (GYTA)
 | Serat, baik jenis tunggal - atau multi-mode, diposisikan dalam tabung longgar yang terbuat dari plastik modulus tinggi. Tabung diisi dengan senyawa pengisi tahan air. Sebuah kawat baja kadang-kadang dilapisi dengan polietilen (PE) untuk kabel dengan jumlah serat yang tinggi, menempatkan di pusat inti sebagai anggota kekuatan logam. Tabung (dan pengisi) berdiri di sekitar anggota kekuatan menjadi inti kabel kompak dan melingkar. Aluminium Polyethylene Laminate (APL) diterapkan di sekitar inti kabel, yang diisi dengan senyawa pengisi untuk melindunginya dari masuknya air. Kemudian, kabel dilengkapi dengan selubung PE. |
karakteristik
Panjang kelebihan serat yang akurat memastikan kinerja mekanik dan suhu yang baik
Tabung longgar kekuatan tinggi yang tahan terhadap hidrolisis dan senyawa pengisi tabung khusus memastikan perlindungan serat yang kritis
Struktur kompak yang dirancang khusus bagus untuk mencegah tabung longgar menyusut
langkah-langkah berikut diambil untuk memastikan kedap air kabel
- kawat baja digunakan sebagai anggota kekuatan pusat
-Loose senyawa pengisi tabung
-100% inti pengisian kabel
Penghalang kelembaban -APL
Struktur dan Spesifikasi Teknis
| meningkat oleh 2 serat | jumlah serat | tutubes + pengisi | Tidak ada serat dalam tabung | diameter kabel (mm) | berat kabel (kg / km) | kekuatan jangka panjang / pendek (N) | menghancurkan resistabce jangka panjang / pendek (N / 100mm) |
| GYTA-2 ~ 30Xn | 2 ~ 32 | 5 | 6 | 9.2 | 85 | 600/1500 | 300/1000 |
| GYTA-32 ~ 36Xn | 32 ~ 36 | 6 | 6 | 10.0 | 110 | 600/1500 | 300/1000 |
| GYTA-38 ~ 60Xn | 38 ~ 60 | 5 | 12 | 10.8 | 110 | 600/1500 | 300/1000 |
| GYTA-62 ~ 72Xn | 62 ~ 72 | 6 | 12 | 11.8 | 138 | 600/1500 | 300/1000 |
| GYTA-74 ~ 96Xn | 74 ~ 96 | 8 | 12 | 13.6 | 160 | 600/1500 | 300/1000 |
| GYTA-98 ~ 120Xn | 98 ~ 120 | 10 | 12 | 14.8 | 200 | 600/2000 | 300/1000 |
| GYTA-122 ~ 144Xn | 122 ~ 144 | 12 | 12 | 17 | 260 | 600/2500 | 300/1000 |
| GYTA-146 ~ 216Xn | 144 ~ 216 | 18 | 12 | 17 | 265 | 600/2500 | 300/1000 |
Catatan: 1.suffix Xn menunjukkan jenis serat dan lihat detailnya dalam ilustrasi pengkodean kabel FOCC
2. susunan warna serat dan tabung ditentukan dalam tabel identifikasi warna .
Fiber coloure Identifikasi tabung longgar dengan FOCC
serat dalam kabel dapat diidentifikasi dengan identifikasi warna standar sesuai dengan Standar YD / T901-2001.

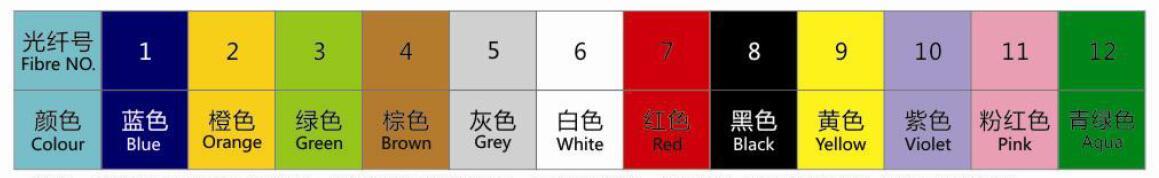

Identifikasi warna standar
Catatan: A. ketika jumlah serat dari satu tabung longgar kurang dari 12, serat diidentifikasi membentuk warna NO.1 pada aliran.
B. dalam identifikasi warna standar, warna putih NO.6 dapat diganti dengan warna alami, yang disebut identifikasi warna standar W.
the coloure Identifikasi tabung longgar di kabel
kabel yang kendur pada kabel dapat diidentifikasi dengan kromatografi pan
Kromatografi pilot
Pan-chromatograph
Aplikasi:
1.Inbangun tulang punggung komunikasi data atau suara.
2. Dipasang di saluran, saluran bawah tanah.
