Pemisah Serat Optik Pasif Umum
Fiber optic splitter , juga dinamai fiber optic coupler atau beam splitter, adalah perangkat yang dapat mendistribusikan sinyal optik (atau daya) dari satu serat di antara dua atau lebih serat. Pemisah serat optik berbeda dari teknologi WDM (Wavelength Division Multiplexing). WDM dapat membagi cahaya serat optik panjang gelombang yang berbeda menjadi saluran yang berbeda, tetapi serat optik splitter membagi kekuatan cahaya dan mengirimkannya ke saluran yang berbeda.
Teori Kerja Pemisah Optik
Pemisah Optik “membagi” sinyal optik input yang diterima olehnya antara dua output optik, secara bersamaan, dalam rasio yang ditentukan sebelumnya 90:10 atau 80:20. Jenis splitter serat optik yang paling umum membagi output secara merata, dengan setengah sinyal menuju satu kaki output dan setengah pergi ke yang lain. Dimungkinkan untuk mendapatkan splitter yang menggunakan rasio split yang berbeda, menempatkan jumlah sinyal yang lebih besar di satu sisi splitter daripada sisi lainnya. Pembagi diidentifikasi dengan angka yang mewakili pembagian sinyal, seperti 50/50 jika pemisahan genap, atau 80/20 jika 80% dari sinyal pergi ke satu sisi dan hanya 20% ke yang lain.
Beberapa jenis serat optik splitter sebenarnya dapat bekerja di kedua arah. Ini berarti bahwa jika perangkat dipasang dengan satu cara, ia bertindak sebagai pembagi dan membagi sinyal yang masuk menjadi dua bagian, mengirimkan dua output terpisah. Jika dipasang secara terbalik, ia bertindak sebagai coupler, mengambil dua sinyal masuk dan menyatukannya menjadi satu output. Tidak setiap splitter serat optik dapat digunakan dengan cara ini, tetapi yang dapat diberi label reversibel atau sebagai coupler / splitter.
Redaman Fiber Optic Splitter
Fakta yang menarik adalah bahwa pelemahan cahaya melalui pembagi optik simetris. Ini identik di kedua arah. Apakah splitter menggabungkan cahaya ke arah hulu atau membagi cahaya ke arah hilir, itu masih memperkenalkan redaman yang sama pada sinyal input optik (sedikit lebih dari 3 dB untuk setiap split 1: 2). Pemisah serat optik melemahkan sinyal lebih dari sekadar penghubung atau penghubung serat optik karena sinyal input dibagi di antara port keluaran. Misalnya, dengan coupler serat optik 1 X 2, setiap output kurang dari setengah kekuatan sinyal input (lebih dari kehilangan 3 dB).
Pemisah Pasif Dan Aktif
Pemisah serat optik dapat dibagi menjadi perangkat aktif dan pasif. Perbedaan antara skrup aktif dan pasif adalah bahwa skrup pasif mendistribusikan kembali sinyal optik tanpa konversi optik ke listrik. Coupler aktif adalah perangkat elektronik yang membagi atau menggabungkan sinyal secara elektrik dan menggunakan detektor serat optik dan sumber untuk input dan output.
Pemisah pasif memainkan posisi penting dalam jaringan Fiber to the Home (FTTH) dengan mengizinkan antarmuka jaringan PON (Passive Optical Network) tunggal untuk dibagikan di antara banyak pelanggan. Pemisah tidak termasuk elektronik dan tidak menggunakan daya. Mereka adalah bagian komunitas yang menempatkan pasif dalam Jaringan Optik Pasif dan tersedia dalam berbagai rasio putus, termasuk 1: 8, 1:16, dan 1:32.

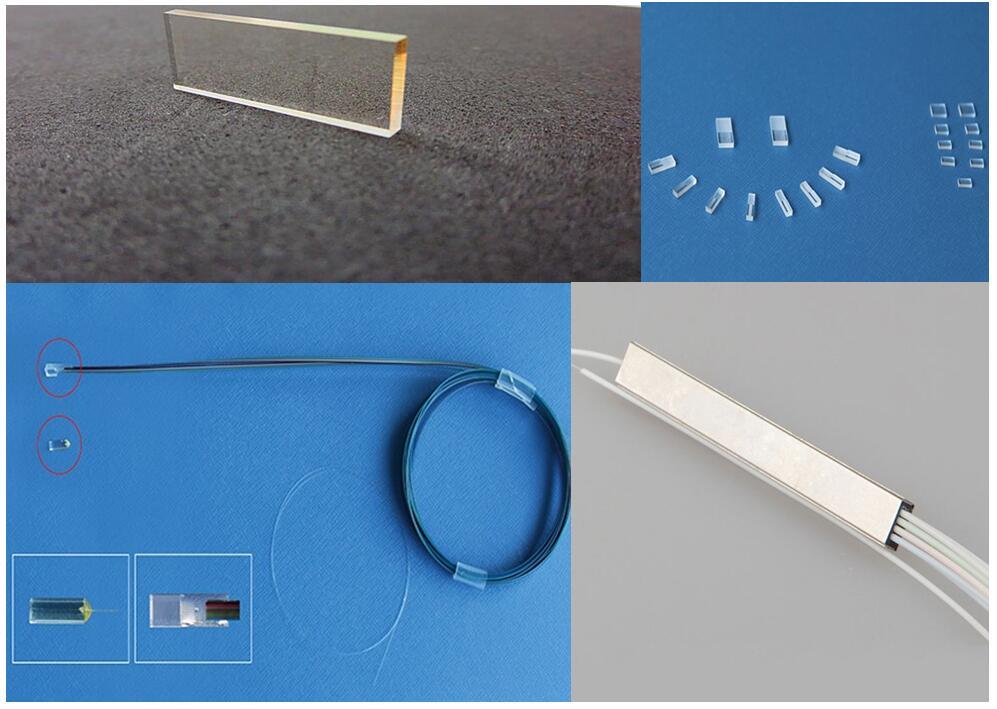

Pemisah optik tersedia dalam konfigurasi dari 1 × 2 hingga 1 × 64, seperti 1: 8, 1:16, dan 1:32. Ada dua teknologi dasar untuk membangun pemisah jaringan optik pasif: Fused Biconical Taper (FBT) dan Planar Lightwave Circuit (PLC). FBT Coupler adalah teknologi yang lebih tua dan umumnya menimbulkan lebih banyak kerugian daripada PLC Splitter yang lebih baru .
