Kabel Serat Optik LC ke LC: Panduan Koneksi Lengkap

Saya sudah berkecimpung dalam pengadaan serat optik selama sembilan tahun. Sebagian besar dari apa yang saya pelajari berasal dari kesalahan yang mahal, bukan manual pelatihan. Panduan ini adalah apa yang saya harap seseorang berikan kepada saya sebelum proyek pemasangan kabel pusat data pertama saya terhenti pada tahun 2019.

Mengapa Konektor LC Menjadi Default

Itu konektor LCmenguasai lebih dari 37% pasar konektor serat optik global pada tahun 2023, menurut Persistence Market Research (persistencemarketresearch.com). Angka itu saja tidak menjelaskan mengapa Anda harus peduli. Yang penting adalah konsekuensi praktisnya: setiap produsen transceiver besar mendesain antarmuka LC terlebih dahulu. Kabel pelarian SFP, SFP+, SFP28, QSFP+. Semuanya berasumsi Anda akan berhenti menggunakan LC.

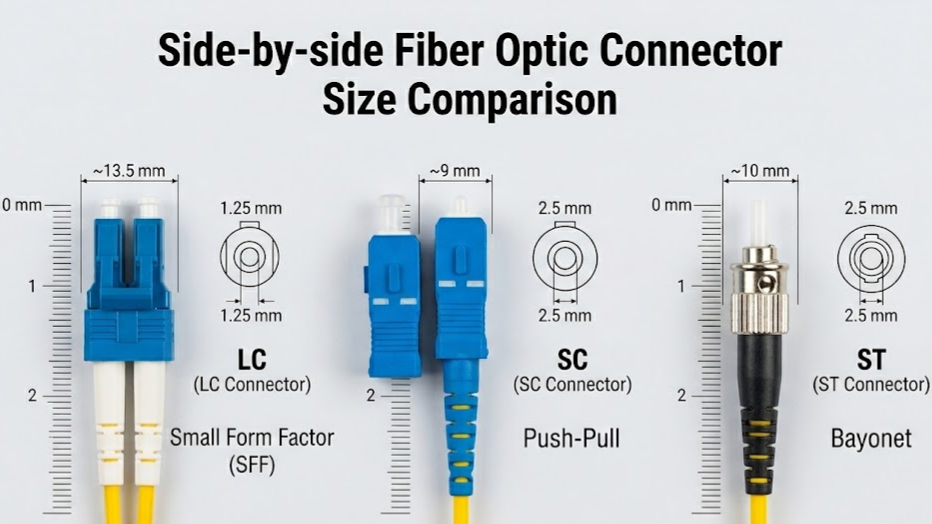

Saya menghabiskan dua tahun pertama saya di industri ini untuk mencoba memahami mengapa konektor ST dan SC mati. Jawabannya ternyata membosankan: kepadatan. Saat Anda memasang 48 port ke dalam panel patch 1U, ferrule 1,25 mm dan mekanisme kait-tarik LC bekerja lebih baik dibandingkan alternatif lainnya. Standar TIA-568.3-E mengkodifikasikan apa yang telah diketahui oleh para pemasang dari ruang telekomunikasi yang sempit.

Pertanyaan Spesifikasi Tidak Ada yang Bertanya dengan Benar



Kebanyakan RFQ yang saya terima menanyakan pertanyaan yang salah. Mereka menentukan "LC to LC single mode" atau "LC to LC multimode" seolah-olah itu sudah cukup. Bukan itu.



Pertanyaan yang sebenarnya penting adalah: berapa kerugian penyisipan yang dapat Anda toleransi di seluruh anggaran tautan Anda? Dan sejujurnya, sebagian besar orang yang mengirimi saya pesanan pembelian belum melakukan perhitungan itu. Mereka menyalin spesifikasi dari proyek sebelumnya atau rekomendasi vendor.



Serat OS2 mode tunggal memberi Anda jarak. 10km, 40km, 80km bergantung pada transceiver Anda. Multimode OM4 memberi Anda bandwidth untuk pengoperasian yang lebih singkat sekaligus menjaga biaya transceiver lebih rendah. Namun ada bagian yang tidak akan saya jelaskan sepenuhnya dalam postingan blog publik: hubungan antara kualitas konektor, kehilangan sambungan, dan kemampuan Anda untuk benar-benar mencapai jarak terukur tersebut menjadi rumit dengan cepat. Jika Anda merencanakan sesuatu yang lebih dari 2 km atau menjalankan 100G+, kita mungkin harus berbicara langsung.

Apa yang Sebenarnya Kami Uji (dan Mengapa Anda Harus Skeptis)

Saya perlu mengatasi sesuatu sebelum mengutip data internal kami. Kami menarik 50 kabel duplex LC acak dari tiga pemasok bersaing yang dijual melalui saluran distribusi utama. Kami mengujinya terhadap produksi kami sendiri menggunakan pengaturan Fluke DTX-1800 yang sama.

Lima puluh kabel bukanlah sampel yang teliti secara statistik. Kami tidak mempublikasikan nama merek karena kami tidak tertarik dengan litigasi. Saya memberi tahu Anda hal ini sebelumnya karena jika Anda seorang profesional pengadaan yang serius, Anda harus skeptis terhadap vendor mana pun yang menunjukkan data perbandingan terhadap pesaing anonim. Kami akan skeptis jika kami berada di posisi Anda.

Meskipun demikian, inilah yang kami temukan:

Kesenjangan itu nyata. Apakah Anda memercayai metodologi kami atau tidak, itu terserah Anda. Kami dapat menyediakan spesifikasi alat uji dan dokumentasi prosedur jika Anda ingin menirunya sendiri. Tawaran itu asli.

APC vs UPC: Saya Memiliki Pendapat Kuat Di Sini

Untuk kabel patch LC ke LC di lingkungan perusahaan dan pusat data, gunakan Polesan UPC. Saya tidak akan melakukan lindung nilai dalam hal ini.

APC (kontak fisik bersudut) penting untuk CATV, sistem PON, dan aplikasi-berkekuatan tinggi yang pantulan-baliknya dapat merusak sumber laser. Ferrule bersudut 8-derajat mengurangi return loss secara signifikan. Tapi untuk transmisi data standar? Biaya tambahan, ketidakcocokan dengan konektor UPC, kebingungan warna hijau-ke-biru yang menyebabkan kesalahan pemasangan lapangan. Tidak layak.

Saya telah melihat tim pembelian menentukan APC di seluruh proyek karena seseorang mengatakan kepada mereka "memiliki sudut lebih baik." Mereka berakhir dengan pabrik kabel senilai $15.000 yang tidak dapat berinteraksi dengan panel patch UPC yang ada tanpa adaptor. Kabel FOCC LC UPC menangani 99% aplikasi perusahaan. Ketika APC benar-benar diperlukan, persyaratan aplikasi membuatnya jelas.

Pertanyaan Migrasi 400G

Di sinilah saya akan menjadi kurang membantu dari yang Anda inginkan.



Ethernet 400G mengubah lanskap konektor.QSFP-Transceiver DD, kabel trunk MPO/MTP, konfigurasi breakout LC. Kabel yang Anda beli hari ini untuk peralihan 10G atau 25G mungkin berfungsi atau tidak saat Anda meningkatkan. Hal ini tergantung pada jalur migrasi spesifik Anda, peta jalan vendor switch Anda, topologi bangunan Anda.



Saya dapat menulis 2.000 kata lagi tentang strategi pemasangan kabel 400G. Tapi sejujurnya? Jika Anda secara aktif merencanakan penerapan 400G, Anda tidak boleh mendapatkan informasi dari postingan blog pemasok. Anda harus melakukan percakapan langsung dengan seseorang yang dapat melihat arsitektur jaringan Anda yang sebenarnya. FOCC memberikan konsultasi teknis untuk proyek seperti ini, dan saya tidak mengatakan hal itu untuk mendorong penjualan. Saya mengatakannya karena variabelnya terlalu rumit untuk panduan umum.

Kontaminasi: Masalah Membosankan yang Menyebabkan 70% Kegagalan

MicroCare Corporation menerbitkan penelitian yang menunjukkan bahwa 70% hingga 85% kegagalan jaringan fiber disebabkan olehkontaminasi pada permukaan ujung konektor(microcare.com). Ini sesuai dengan apa yang kami lihat dalam pengembalian garansi. Kabel yang mahal bukan yang rusak. Yang terkena debu di ferrule selama pemasangan gagal.

Protokol pembersihan membosankan. Tidak ada yang mau membaca tentang mereka. Saya tidak akan berpura-pura sebaliknya. Namun jika Anda membeli kabel patch serat FOCC LC dan tidak menganggarkan dana untuk pembersih sekali-klik dan cakupan inspeksi IBC, Anda akan mengalami masalah yang bukan merupakan kesalahan kami namun akan tetap masuk ke kotak masuk kami.

Apa yang Sebenarnya Dilakukan FOCC Secara Berbeda

Fasilitas kami di Shenzhen menjalankan pemolesan otomatis dan-pengujian geometri permukaan akhir. Setiap kabel dikirimkan dengan dokumentasi pengujian individual. Ini adalah proses standar kami, bukan add-on premium-.



Perbedaan praktisnya terlihat pada konsistensi. Saat Anda memesan 500 kabel serat mode tunggal LC ke LC dari kami, Anda tidak mendapatkan 450 kabel bagus dan 50 kabel yang secara teknis sesuai spesifikasi tetapi berada di ambang batas yang dapat diterima. Kurva distribusinya lebih ketat. Hal ini tidak terlalu penting untuk instalasi kecil dan lebih penting lagi ketika Anda menerapkan dalam skala besar dan tidak ingin memecahkan masalah yang terputus-putus enam bulan kemudian.

Realitas Harga

Kabel serat optik FOCC LC ke LC bukanlah pilihan termurah di pasaran. Biasanya kami 15-25% di atas harga komoditas dari pemasok generik.

Perhitungannya berjalan baik jika Anda memperhitungkan tingkat kegagalan, tetapi saya tidak akan berpura-pura bahwa matematika itu sederhana. Jika Anda membeli 20 kabel patch untuk kantor kecil, opsi komoditas mungkin lebih masuk akal. Jika Anda menerapkan koneksi 500+ di lingkungan di mana waktu henti memerlukan biaya yang besar, kesenjangan kualitas menjadi hal yang penting. Di mana tepatnya titik henti tersebut berada bergantung pada biaya operasional spesifik Anda, dan saya tidak tahu biaya operasional Anda.

Untuk pesanan volume, panjang khusus, atau persyaratan jaket khusus seperti LSZH untuk ruang pleno, percakapan harga perlu dilakukan secara langsung. Kami memublikasikan harga standar di focc-fiber.com, namun penawaran sebenarnya untuk proyek sebenarnya biasanya terlihat berbeda.

Apa yang Tidak Dicakup dalam Panduan Ini

Saya sengaja meninggalkan beberapa topik atau melewatkannya sama sekali.

Tekuk-pemilihan serat yang tidak sensitif untuk-perutean kepadatan tinggi. Kompatibilitas transceiver khusus di seluruh ekosistem vendor. Penghentian lapangan vs-perakitan yang dihentikan oleh pabrik. Rakitan kabel khusus untuk integrasi OEM. Ini bukanlah topik yang dapat saya bahas secara bertanggung jawab dalam postingan blog umum karena jawaban yang benar sangat bergantung pada konteks yang tidak saya miliki.

Jika Anda membuka halaman ini untuk mencari kabel serat FOCC LC atau mencoba memahami persyaratan koneksi LC ke LC, saya harap ini bermanfaat. Jika Anda memiliki proyek tertentu dengan spesifikasi sebenarnya, langkah selanjutnya mungkin adalah percakapan langsung. Tim teknis kami menangani konsultasi pra-penjualan tanpa panggilan tindak lanjut yang agresif-yang membuat semua orang benci menghubungi vendor.

Formulir pertanyaan di focc-fiber.com/contact. Waktu respons standar adalah satu hari kerja untuk pertanyaan teknis.
