OADM vs ROADM: Apa Perbedaannya?
Selama beberapa tahun terakhir, penggunaan Wave Division Multiplexing (WDM) untuk memperkenalkan lebih banyak bandwidth pada serat mode tunggal (SMF) menjadi sangat populer. Untuk memenuhi persyaratan fleksibilitas bandwidth dan efisiensi operasional, optical add / drop multiplexer (OADM) diperkenalkan untuk multiplex dan merutekan berbagai saluran cahaya ke atau keluar dari serat mode tunggal. OADM tradisional menggunakan laser / filter tetap untuk panjang gelombang tetap, tetapi sekarang tidak dapat memenuhi peningkatan penggunaan bandwidth, sehingga mendorong munculnya peningkatan pada OADM - ROADM tetap. Jadi apa perbedaan antara OADM dan ROADM? Dan apa kelebihan ROADM dari OADM tetap?
Apa itu OADM?

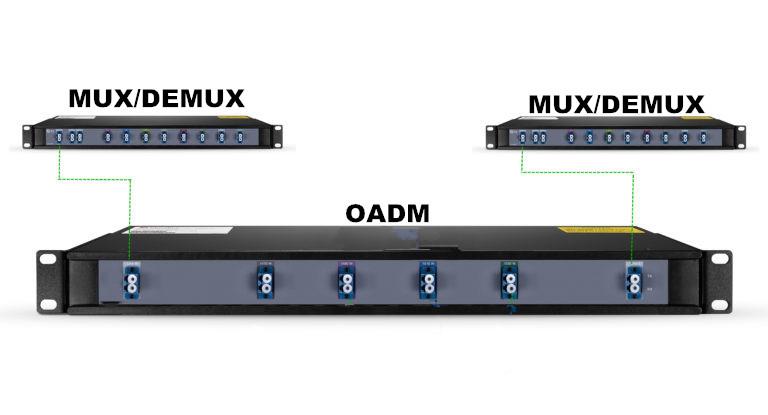

OADM adalah perangkat yang digunakan dalam jaringan WDM di mana banyak panjang gelombang cahaya ditransmisikan pada serat tunggal untuk meningkatkan bandwidth keseluruhan antara dua titik. Itu dibuat untuk menambah / menjatuhkan satu atau beberapa saluran CWDM / DWDM menjadi beberapa serat. Dengan demikian, optical multiplexer add / drop dapat dibagi menjadi CWDM OADM dan DWDM OADM sesuai dengan aplikasi yang ditentukan. Dalam kebanyakan kasus, OADM digunakan dengan CWDM atau DWDM MUX / DEMUX. Dikombinasikan dengan MUX / DEMUX, sistem transmisi optik point-to-point 3-situs yang hemat biaya dapat dicapai.
Jadi bagaimana OADM dapat melakukan jaringan point-to-point? Karena itu, OADM dapat memecah band multi-warna sinyal dan mengeluarkan warna-warna tertentu untuk dikeluarkan atau ditambahkan ke dalam pengumpulan sinyal utama. Fungsi ini memungkinkan lokasi perantara antara situs jarak jauh mendapatkan akses ke segmen serat titik-ke-titik biasa yang menghubungkan mereka. Khususnya, jika beberapa sinyal pada beberapa warna sedang dikirim antara dua lokasi A dan C (seperti yang ditunjukkan pada gambar berikut), dan pelanggan juga ingin terhubung ke pusat data yang terletak di B (di antara A dan C). OADM dapat ditempatkan di B untuk mengeluarkan beberapa warna. Warna pecah itu akan jatuh di lokasi B, terhubung ke peralatan di lokasi itu, dan ditambahkan kembali ke koleksi (sekarang dengan informasi dari B) untuk terhubung ke A dan / atau C. Akibatnya, OADM telah menyelesaikan tugasnya. Untuk pengetahuan lebih rinci tentang OADM, silakan lihat Tutorial OADM (Optical Add-Drop Multiplexer).
Apa itu ROADM?
ROADM, kependekan dari optical add / drop multiplexer yang dapat dikonfigurasi ulang, adalah versi OADM yang dapat diprogram. Ia menambahkan kemampuan untuk secara jarak jauh mengalihkan traffic dari sistem multiplexing wavelength-division pada layer wavelength. Hal ini dicapai melalui penggunaan komponen wavelength selective switch (WSS) di dalam perangkat. Dengan ROADM, pengguna dapat mengirim perintah ke perangkat keras dan memerintahkannya untuk mengubah warna apa yang ditambahkan atau dijatuhkan di lokasi mana pun. Dengan menggabungkan beberapa set perangkat keras bersama-sama, ROADM dapat menghubungkan beberapa lokasi dengan sangat fleksibel dan membuat jaringan yang mudah dimodifikasi saat kebutuhan jaringan berubah.
Faktanya, ROADM telah berkembang melalui tiga generasi utama. Saat ini, pasar ROADM berada di tengah-tengah transisi ke generasi keempat subsistem ROADM yang ditandai dengan pengenalan empat fungsi baru: tidak berwarna, tanpa arah, tanpa pertengkaran dan spektrum fleksibel. Masih harus dilihat bahwa teknologi baru akan membawa kita lebih banyak manfaat. Untuk informasi lebih lanjut tentang ROADM generasi berikutnya, silakan merujuk ke buku putih ini: ROADM Arsitektur & Manfaat Generasi Selanjutnya.
Apa Keuntungan ROADM dari OADM Tetap?
Karena ROADM memungkinkan konfigurasi dan konfigurasi ulang jarak jauh, ROADM menawarkan banyak keuntungan dibandingkan OADM yang tetap. Manfaat utama teknologi ROADM adalah untuk meningkatkan efisiensi sistem WDM pada rincian panjang gelombang tunggal. Ada beberapa keuntungan ROADM dibandingkan OADM tetap:
(1) Sederhanakan Desain Jaringan Transportasi
Dalam sistem ROADM, alih sinyal tidak perlu konversi optik ke listrik dan listrik ke optik seperti halnya OADM yang tetap. Perencanaan seluruh penugasan bandwidth tidak perlu dilakukan selama penerapan awal sistem. Ini memberikan fleksibilitas penuh untuk memberikan panjang gelombang apa pun ke simpul apa pun di seluruh infrastruktur cincin.
(2) Dengan Cepat Menanggapi Permintaan Bandwidth Baru
Memperbaiki OADM memecahkan masalah kapasitas, tetapi tidak fleksibel untuk kebutuhan bandwidth spontan. Sebaliknya, jaringan berbasis ROADM tepat ketika permintaan tidak dapat diprediksi, tumbuh, atau diperkirakan akan dipindahkan secara teratur.
(3) Perpanjang Transportasi Panjang Gelombang
Jaringan berbasis ROADM memungkinkan lapisan optik otomatis dengan konektivitas multipoint dinamis, penambahan panjang gelombang independen, alokasi bandwidth jarak jauh yang telah ditingkatkan kemampuan manajemen daya.
(4) Remote Reconfiguration
ROADM memungkinkan penambahan / penurunan panjang gelombang pada titik node yang akan dikonfigurasikan dari jarak jauh, daripada membutuhkan teknisi untuk menginstal add / drop laser / filter dengan panjang gelombang tertentu ke dalam simpul sistem WDM, dan menyamakan level daya dari panjang gelombang sehingga mereka dapat bekerja sama pada serat yang sama.
(5) Lebih Baik dalam Peningkatan Jaringan Layanan
Ini mengotomatiskan lapisan optik untuk menghapus penyediaan layanan rawan kesalahan, dan menyamakan kehilangan sinyal di semua panjang gelombang, mengurangi kebutuhan akan peralatan penambah sinyal yang mahal. Sehingga dapat mengurangi biaya jaringan.
(6) Kurangi OPEX & CAPEX
ROADM dapat mengurangi waktu dan tenaga yang terkait dengan penyediaan manual yang diperlukan untuk situs OADM yang tetap.
Kesimpulan
Melalui OADM vs. ROADM, kita dapat melihat bahwa OADM memainkan bagian integral dari jaringan WDM, karena ini membuka peluang bagi operator untuk membangun lapisan transport optik yang fleksibel, gesit, dan mudah dikelola. Didorong terutama oleh penghematan biaya dan fleksibilitas, ROADM generasi terbaru kini membawa lebih banyak manfaat bagi pengguna dan hampir menjadi hal biasa di jaringan WDM di seluruh dunia.
