berbagai jenis custom-made 1x8 1x16 1x32 1x64 Pemasangan PLC
1. Deskripsi
Fiberey PLC Splitters digunakan untuk mendistribusikan sinyal optik ke berbagai lokasi untuk diproses. Dalam jaringan optik, seringkali perlu untuk membagi sinyal optik menjadi banyak sinyal yang identik, atau menggabungkan banyak sinyal menjadi satu sinyal. PLC Splitter adalah jenis perangkat manajemen daya optik yang dibuat menggunakan teknologi pandu gelombang optik silika. Mereka dirancang untuk FTTx di PON, CWDM, DWDM dan Sistem TV kabel optik. Ini juga bertanggung jawab untuk mendistribusikan sinyal optik dari Kantor Pusat (CO) ke beberapa lokasi premis. Kami menyediakan seluruh rangkaian produk splitter 1 * N dan 2 * N yang dirancang untuk aplikasi spesifik. Semua produk memenuhi persyaratan GR-1209-CORE-2001 dan GR-1221-CORE-1999.
2. Aplikasi
Sistem FTTX
Jaringan PON
Tautan CATV
Distribusi Sinyal Optik
3. Fitur
Kehilangan sisipan rendah
PDL rendah
Desain yang Kompak
Keseragaman saluran ke saluran yang bagus
Panjang Operasi Lebar Gelombang: Dari 1260nm hingga 1650nm
Suhu Operasional yang Luas: Dari -40 ° C hingga 85 ° C
Keandalan dan Stabilitas Tinggi
4. Kepatuhan
Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS
5. Spesifikasi
Tabel 1 - 1 × N PLC Splitter
Parameter | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
Panjang gelombang operasi (nm) | 1260 ~ 1650 | |||||
Jenis serat | SMF-28e atau yang ditentukan pelanggan | |||||
Rugi Penyisipan (dB) (Kelas S / P) | 4.0 / 3.8 | 7.3 / 7.0 | 10.5 / 10.2 | 13.7 / 13.5 | 16.9 / 16.5 | 21.0 / 20.5 |
Kehilangan Keseragaman (dB) | 0,4 | 0,6 | 0.8 | 1.2 | 1.5 | 2.5 |
Return Loss (dB) (S / P Grade) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
Polarisasi Ketergantungan Hilang (dB) | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
Directivity (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
Kehilangan Ketergantungan pada Panjang Gelombang (dB) | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 |
Stabilitas Suhu (-40 ~ 85 ° C) (dB) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Suhu Operasional (° C) | -40 ~ 85 | |||||
Suhu Penyimpanan (° C) | -40 ~ 85 | |||||
Dimensi Modul (mm) (L × W × H) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 140 × 115 × 18 | 140 × 115 × 18 |
Catatan:
kami juga memproduksi 2 × N PLC Splitter
Ditentukan tanpa konektor.
Tambahkan kehilangan 0.2dB tambahan per konektor.

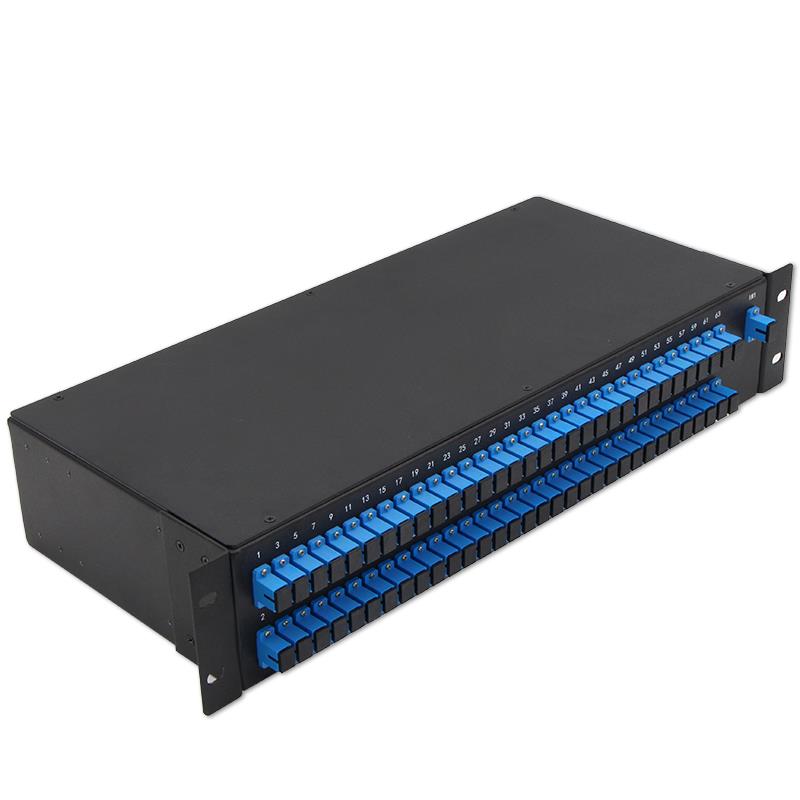

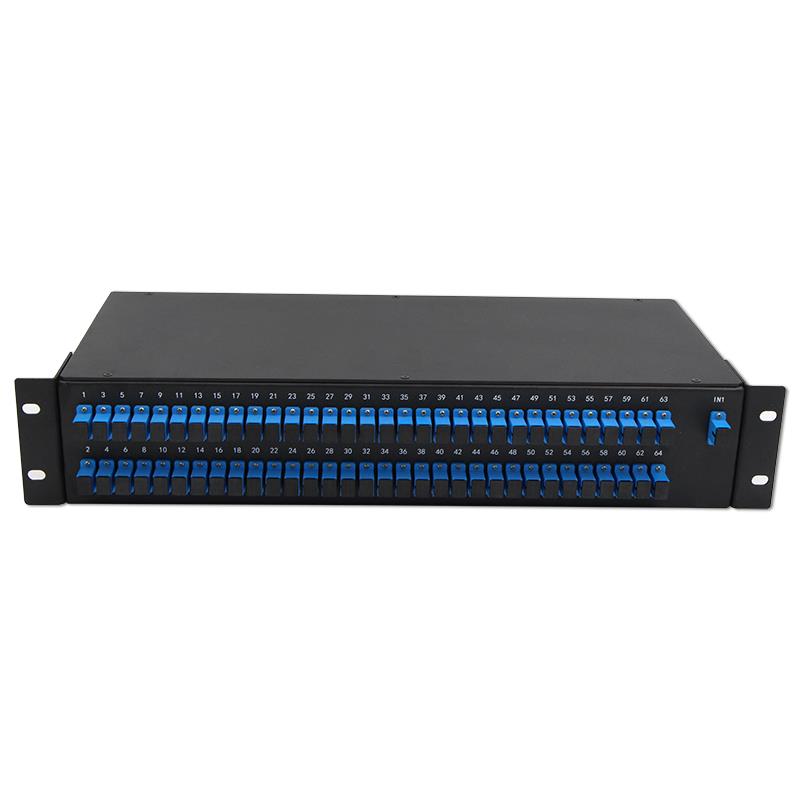

Produk menunjukkan
