Selamat datang untuk membeli modul 10gbase-bx20-u smf 1270nm-tx / 1330nm-rx 20km dom lc wdm bidi sfp + modul transceiver cisco sfp-10g-bx20u-i yang kompatibel dengan pabrik kami. Sebagai salah satu produsen dan pemasok terkemuka di China, kami juga menyambut pesanan yang disesuaikan. Konsultasikan harga dan kutipannya kepada kami sekarang.

Deskripsi Umum:
SFP 10G Bidi adalah modul pluggable faktor bentuk kecil untuk 10 Gigabit Ethernet. Transceiver ini mengkomunikasikan lebih dari 1 untai tunggal serat tunggal. SFP 10G Bidi hadir dalam versi U dan D yang D mengirimkannya dengan 1330nm dan menerima dengan 1270nm. Versi U mengirimkan dengan 1270nm dan menerima dengan 1330nm. Untuk komunikasi Anda memerlukan D dan U di setiap sisi garis. Karena atenuasi pada 1310nm terlalu tinggi, versi 80km bekerja pada 1570/1490 mengirimkan dan menerima.

Fitur produk:
Tingkat data operasi hingga 10.3Gbps;
1270 atau 1330nm BOSA untuk 20/40 / 60km;
1490 atau 1570nm BOSA untuk 80km;
20km atau 40km atau 60km atau 80km di atas untai tunggal serat tunggal;
Catu daya 3.3V tunggal dan interface antarmuka simplex LC TTL antarmuka logika; image001 (001) .jpg Hot pluggable;
Standar sebagai suhu operasi komersial: dari 0 sampai + 70 ; & nbsp;

Versi industri yang tersedia: dari -40 sampai + 85 , ini ditunjukkan dengan ekstra & quot; I & quot; Di partname;
Selaras dengan spesifikasi MSA SFP;
Antarmuka monitor diagnostik digital (juga disebut DOM atau DDM);
Kompatibel dengan SFF-8472.

Deskripsi:

Faktor Bentuk	SFP + / SFP10G
Kompatibilitas	Cisco compatible
Jarak	20km
Panjang gelombang	TX 1270 / RX 1330
Kecepatan	10G
Konektor	LC
Diuji secara individu	Ya
Verifikasi Anggaran Daya	Ya
Garansi Seumur Hidup	Ya
Ketik	BiDi
Anggaran Daya	10dB
Jenis Serat	Mode tunggal

Karakteristik optik transceiver:

< p="">

< td="" width="116" valign="top">

< tr=""> < td="" width="60" valign="top">

1320

< td="" width="66" valign="top">

1340

< tr=""> < td="" width="60" valign="top">

1260

< td="" width=" 66 " valign=" top ">

1280

< tr=""> < td="" width="66" valign="top">

< tr=""> < tr="">

Parameter	Simbol	Min	Tip	maks	Unit
20km
Pusat Panjang gelombang BXD	C	1320	1330	1340	nm
Pusat Panjang gelombang BXU	C < td="">	1260	1270 < td="">	1280
Lebar spektral RMS)		& Nbsp;	& nbsp;	1	nm
Rata-rata Output Power	P0ut	-3	& nbsp;	+2	dBm
Rasio Kepadatan	EX < p="">	3.5	6 < p="">	& nbsp;	dB
40km
Pusat Panjang gelombang BXD	C	1330	nm
Pusat Panjang gelombang BXU	C	1260	1270	1280	nm
Lebar spektral (RMS)		& nbsp;	& nbsp;	1	nm
Rata-rata Output Power	P0ut	0	& nbsp;	5 < td="">	dBm
Extinction Ratio	EX	< p=""> 3.5	6	< p=""> & nbsp;	dB
60km
Pusat Panjang gelombang BXD	C	1320	1330	1340	nm
Pusat Panjang gelombang BXU	C	1270	nm
Lebar Spektral (RMS)		& nbsp;	& nbsp;	1	nm
Rata-rata Daya Keluaran	P0ut	1	& nbsp;	5	dBm
Rasio Kepadatan	EX	3.5	6	& nbsp;	dB
80km
Pusat Panjang gelombang BXD	C	1530	1570	1580	nm
Pusat Panjang gelombang BXU < td="">	C	1480 < td="">	1490	1500 < td="">	nm
Spektral Lebar (RMS)		& nbsp;	& nbsp;	0,3	nm
Rata-rata Output Power	P0ut	1	& nbsp;	dBm
Rasio Kepadatan	EX < p="">	8.2	& nbsp;	& nbsp;	DB
Output Optical Eye	Compliant dengan FC_FI_4 REV 7.0
Data Input Swing Differential	VIN	180	& nbsp;	700	mV
Input Differential Impe Dance	ZIN	85	100	115
TX Output Fault Tinggi	TxFh	2,4	& nbsp;	Vcc	V
Output Fault TX Rendah	TxFl	-0,3	& nbsp; < p="">	0,8	V < p="">
TX Nonaktifkan Output Tinggi	TxDh	2	& nbsp;	Vcc + 0.3	V
TX Nonaktifkan Output Rendah	TxDl	-0,3	& nbsp;	0,8	V

Penerima karakteristik optik:

< tr="">

Parameter	Simbol	< strong=""> Min	ketik	Maks	Unit < strong="">
20km
Pusat Panjang gelombang BXD	C	1260	1270	1280	Nm
Pusat Panjang gelombang BXU	C	1320	1330	1340	nm
Sensitivitas Reveiver	Sen	-14.5	& nbsp;	& nbsp;	dBm
Masukan maksimum	Pmaks	0	& nbsp;	dBm
LOS De-Assert	LOSd	& nbsp;	& nbsp;	-14	dBm < td="">
LOS Menegaskan	< p=""> LOSa	-25	& nbsp;	& nbsp;	dBm
LOS Hysteresis	LOSh	0,5	& nb Sp;	4	DBm
40km
Pusat Panjang gelombang BXD	C	1260	1270	1280	nm
Lebar Pusat Panjang BXU	C	1320	1330	1340	nm
Sensitivitas Reveiver	Sen	-16	& nbsp;	& nbsp;	dBm
Masukan maksimum	Pmaks	0	& nbsp;	dBm
LOS De-Assert	LOSd	& nbsp;	& nbsp;	-17	dBm < td="">
LOS Menegaskan	< p=""> LOSa	-27	& nbsp;	& nbsp;	dBm
LOS Hysteresis	LO Sh	0,5	& Nbsp;	4	DBm
60km
Pusat Panjang gelombang BXD	C	1260	1270	1280	nm
Lebar Pusat Panjang BXU	C	1320	1330	1340	nm
Sensitivitas Reveiver	Sen	-22	& nbsp;	& nbsp;	dBm
< p=""> Masukan maksimum	Pmaks	-7	& nbsp;	dBm
LOS De-Assert	LOSd	& nbsp;	& nbsp;	-23	dBm < td="">
LOS Menegaskan	< p=""> LOSa	-33	& nbsp;	& nbsp;	dBm
LOS Histeresis	LOSh	0,5	& nbsp; < td="">	4	dBm < td="">
80km
Pusat Panjang gelombang BXD	C	1480	1490	1500	nm
Pusat Panjang gelombang BXU	C	1530	1570	1580	nm
Sensitivitas Reveiver	Sen	-22	& nbsp;	-7 < p="">	dBm
Masukan maksimum	Pmaks	-7	& nbsp;	& nbsp;	dBm
LOS De-Assert	LOSd < td="">	& nbsp;	& nbsp;	-24	dBm
LOS Menegaskan	LOSa	-34	& nbsp;	& nbsp;	dBm
LOS Histeresis	LOSh < td="">	0,5	& nbsp;	& nbsp;	dBm
Dispersi hukuman	& nbsp;	& nbsp;	& nbsp;	3.0	dBm

& nbsp;

Karakteristik listrik:

< td="" width="125" valign="top">

VID

< td="" width="39" valign="top">

& nbsp;

Parameter	< strong=""> Simbol	Min	ketik	maks < strong="">	Unit	Keterangan
Tegangan Pasokan	Vcc	3.14	3.3	3.46	V	& nbsp
Supply Current 20km	Icc	& nbsp;	270	350	mA	& nbsp;
Supply Current 40km	& nbsp; < p="">	& nbsp;	300	450	mA	& nbsp;
Supply Current 60km	& nbsp;	& nbsp;	300	450	mA	& nbsp;
Pasokan arus 80km	& nbsp;	& nbsp; < p="">	& nbsp;	500	mA	& nbsp ;
& nbsp;
Tegangan Pasokan	Vcc	3,14	3.3	3.46	V	& nbsp;
Supply Current	Icc	< p=""> & nbsp;	& nbsp;	300	mA	& nbsp;
Referensi Diferensial Masukan & Nbsp; Impedance	Zd	< p=""> & nbsp;	100	& nbsp;	mA	& nbsp;
masukan input mode umum AC & Nbsp; Tegangan	& nbsp;	0	25	& nbsp;	mA	& nbsp;
Tegangan Pengubah Tegangan Diferensial	150	900	mA	& nbsp;
Jitter Total	& Nbsp;	& nbsp;	< p=""> & nbsp;	& nbsp;	& nbsp;	& nbsp;
Data Dependent Jitter	& nbsp;	& nbsp;	& nbsp;	& nbsp;	& nbsp;	& nbsp;
Uncorrelated Jitter	& nbsp;	& Nbsp;	& nbsp;	& nbsp;	& nbsp;	& nbsp;
Mask Mata	Lihat SFP + MSA	X1	& nbsp;	& nbsp;	& nbsp;	UI < td="">
Mask Mata	Lihat SFP + MSA	X2	& nbsp ;	& nbsp;	0,35	UI

Parameter DOM:

Parameter	Min	Maks	< p=""> Unit
Ketepatan monitor suhu transponder < td="">	-5	+5
Monitor arus bias laser Akurasi	-10	+10	%
Transmit ketepatan monitor daya	-2	+2	dB
Menerima akurasi monitor daya	- 2	+2	DB

Kondisi absolut:

< tr="">

Parameter	Simbol	Min	Maks.	Unit
Penyimpanan Suhu	Ts	-40	85
Tegangan catu daya	Vcc	-0.5	4	V
Signal input voltage		-0.3	Vcc+0.3	V
Operating temp COM version		0	70
Operating temp IND version		-40	+85

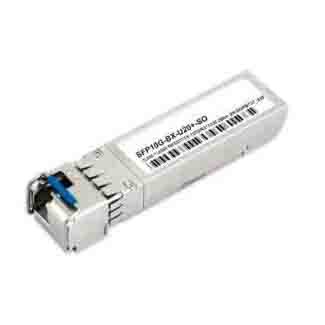

10GBASE-BX20-U SMF 1270nm-TX / 1330nm-RX 20km DOM LC WDM Modul BiDi SFP + Transceiver Cisco SFP-10G-BX20U-I Kompatibel
