Dasar-dasar Konektor Serat Optik (Bagian 1)

Konektor serat optik adalah perangkat pasif-untuk keperluan umum. Konektor dengan jenis yang sama umumnya dapat digabungkan dan digunakan kembali berulang kali, dengan kerugian tambahan yang dihasilkan biasanya kurang dari 0,2dB. Mereka yang tidak terbiasa dengan serat optik mungkin secara keliru percaya bahwa modul GBIC dan SFP menggunakan konektor serat optik yang sama, namun ini tidak benar. Modul SFP menggunakan konektor serat optik LC, sedangkan modul GBIC menggunakan konektor serat optik SC. Di bawah ini kami akan memberikan penjelasan rinci tentang berbagai konektor serat optik yang digunakan dalam jaringan komunikasi, dan juga menampilkan beberapa konektor yang kurang umum ditemui.

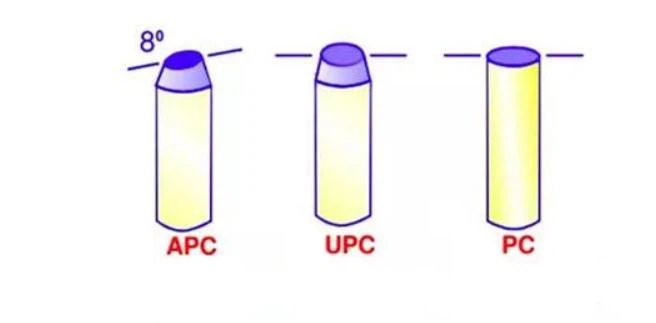

PC/UPC/APC Fiber Cross-Section

Penampang-konektor serat optik harus diklasifikasikan menjadi PC, UPC, dan APC. Diantaranya, PC dan UPC memiliki permukaan ujung mikrosfer serat optik yang sejajar dengan permukaan ujung badan keramik, sedangkan APC memiliki permukaan ujung mikrosfer serat optik yang membentuk sudut 8 derajat terhadap permukaan ujung badan keramik.

APC

Dalam kehidupan sehari-hari, kita sering dibingungkan dengan permintaan pelanggan akan kabel patch serat optik PC/UPC/APC. Sederhananya, kabel patch PC dapat dipahami sebagai kabel patch tingkat-jaringan, sedangkan kabel patch UPC/APC adalah kabel patch tingkat-operator. Perbedaannya terletak pada pengerjaan kepala konektornya dan hilangnya kabel patch; Kabel patch UPC/APC dibuat dengan halus dan memiliki kerugian yang rendah.

PC UPC

PC mengacu pada kontak fisik. Bahkan di antara konektor kontak fisik, berdasarkan kehilangan pengembaliannya, dikategorikan menjadi PC, SPC, UPC, dan APC. SPC adalah singkatan dari kontak super fisik, dan UPC untuk kontak ultra fisik. Standar industri untuk return loss untuk PC, SPC, dan UPC masing-masing adalah -35dB, -40dB, dan -50dB (return loss mengacu pada persentase cahaya yang dipantulkan oleh permukaan ujung konektor; return loss yang lebih rendah lebih baik, meskipun nilai yang lebih tinggi juga lebih baik, abaikan tanda negatifnya). Konektor yang berbeda pada prinsipnya tidak boleh dicampur. Namun, permukaan ujung serat PC, SPC, dan UPC semuanya datar; perbedaannya terletak pada kualitas penggilingan. Oleh karena itu, mencampurkan konektor PC, SPC, dan UPC tidak akan menyebabkan kerusakan fisik permanen.

APC benar-benar berbeda. Permukaan ujungnya digerinda dengan sudut 8-derajat untuk mengurangi pantulan, dan return loss standar industrinya adalah -60dB. Konektor APC hanya dapat disambungkan ke konektor APC lainnya. Karena struktur konektor APC sangat berbeda dengan konektor PC, menyambungkan kedua jenis konektor ini dengan flensa akan merusak permukaan ujung serat konektor. Metode untuk menghubungkan APC ke PC adalah dengan menggunakan kabel patch serat optik PC-ke-APC. Perlu juga dicatat bahwa konektor APC biasanya berwarna hijau (sedangkan serat kuning hanya serat mode tunggal), dan kemiringan permukaan ujung serat dapat dilihat dengan mata telanjang.

Fiber optic connectors

Konektor serat optik dapat diklasifikasikan dalam berbagai cara. Berdasarkan media transmisinya, konektor ini dapat dibagi menjadi konektor serat optik-mode tunggal dan multi-mode; berdasarkan strukturnya dapat dikategorikan menjadi FC, SC, ST, D4, DIN, Biconic, MU, LC, MT, dan tipe lainnya; berdasarkan permukaan ujung pin konektor, dapat dibagi menjadi FC, PC (UPC), dan APC; dan berdasarkan jumlah inti fiber, serat tersebut dapat diklasifikasikan menjadi-inti tunggal dan-multi-inti.

SC type fiber optic connector

Ini adalah konektor serat optik yang dikembangkan oleh NTT Corporation Jepang. Ini adalah konektor persegi standar dengan kulit luar persegi panjang yang terbuat dari plastik rekayasa, menawarkan keunggulan seperti tahan suhu tinggi dan tahan terhadap oksidasi.

Antarmuka optik pada sisi peralatan transmisi umumnya menggunakan konektor SC. Dimensi struktur pin dan selongsong koplingnya sama persis dengan tipe FC.

Permukaan ujung pin sebagian besar dipoles menggunakan tipe PC atau APC; metode pengikatannya adalah jenis kait dorong-tarik, yang tidak memerlukan rotasi.

info-430-244

Konektor ini tidak mahal, mudah dipasang dan dicabut, memiliki fluktuasi kerugian penyisipan yang rendah, kekuatan tekan yang tinggi, dan dapat dipasang pada kepadatan tinggi.

info-558-260

Biasa digunakan pada rangka distribusi serat optik, kulit terluarnya berbentuk bulat dan metode pengikatannya adalah pengikat sekrup.

Konektor ST dan SC adalah dua jenis konektor serat optik. Untuk koneksi 10Base-F, konektornya biasanya bertipe ST, sedangkan untuk 100Base-FX, sebagian besar konektornya bertipe SC. Konektor ST mempunyai inti konektor yang terbuka, sedangkan inti konektor SC berada di dalam konektor.

LC type connector

Konektor tipe C-dikembangkan oleh Bell Labs yang terkenal dan menggunakan mekanisme kait modular jack (RJ) yang mudah digunakan.

Pin dan selongsongnya berukuran setengah dari yang digunakan pada konektor SC dan FC standar, berukuran 1,25 mm.

Hal ini memungkinkan peningkatan kepadatan konektor serat optik dalam kerangka distribusi serat optik.

Saat ini, konektor jenis LC menjadi dominan dalam aplikasi SFF{0}}mode tunggal, dan penerapannya dalam aplikasi multimode juga berkembang pesat.

FC type fiber optic connector

Konektor jenis ini awalnya dikembangkan oleh NTT Jepang. FC adalah singkatan dari Ferrule Connector, yang menunjukkan bahwa penguatan eksternalnya menggunakan selongsong logam, biasanya digunakan pada sisi ODF. Konektor logam memiliki lebih banyak siklus perkawinan daripada konektor plastik, dan metode pengikatannya adalah ulir sekrup. Konektor tipe FC awal menggunakan ferrule keramik untuk port kawin.

Konektor jenis ini memiliki struktur sederhana, mudah dioperasikan dan diproduksi, namun permukaan ujung serat sensitif terhadap debu dan rentan terhadap pantulan Fresnel, sehingga sulit untuk meningkatkan kinerja return loss. Kemudian, konektor jenis ini ditingkatkan dengan menggunakan ferrule dengan permukaan ujung kawin (PC) berbentuk bola, sementara struktur eksternalnya tetap tidak berubah, menghasilkan peningkatan yang signifikan dalam kinerja kerugian penyisipan dan kerugian pengembalian.

MT-RJ type connector

Konektor MT-RJ berasal dari konektor MT yang dikembangkan oleh NTT. Ia memiliki mekanisme penguncian yang sama seperti konektor LAN RJ-45 dan menyelaraskan serat optik menggunakan pin pemandu yang dipasang di kedua sisi selongsong kecil. Untuk memfasilitasi koneksi dengan transceiver optik, permukaan ujung konektor dilengkapi susunan serat optik-inti ganda (jarak 0,75 mm). Ini adalah konektor serat optik kepadatan tinggi-generasi berikutnya yang terutama digunakan untuk transmisi data.
