Apa itu Serat Konektor MPO?

Konektor MPOfiber mewakili salah satu perubahan paling signifikan dalam infrastruktur kabel pusat data selama dua dekade terakhir. Didefinisikan berdasarkan standar internasional IEC 61754-7 dan TIA-604-5 (FOCIS-5), antarmuka Multi-fiber Push-On menggabungkan 8 hingga 72 serat optik individual ke dalam ferrule persegi panjang, memungkinkan arsitektur transmisi paralel yang secara fisik tidak mungkin dilakukan dengan koneksi dupleks lama seperti LC atau SC. Teknologi ini bermula dari pengembangan ferrule MT (Mechanically Transferable) di NTT pada pertengahan tahun 1980an untuk layanan telepon konsumen Jepang, meskipun pusat data skala besar baru muncul pada tahun 2000an dimana MPO memperoleh dominasinya saat ini.

Realitas Mekanis dari Penghentian Multi-Fiber

Apa yang membuatKonektor MPOserat yang paling menuntut dari sudut pandang teknik adalah presisi yang diperlukan di beberapa inti serat secara bersamaan. Di sini kita tidak berbicara tentang menyelaraskan dua ujung serat-kita berbicara tentang memastikan bahwa 12, 16, 24, atau lebih serat mencapai kontak fisik yang tepat dalam toleransi yang diukur dalam mikron. Standar IEC PAS 61755-3-31 menetapkan parameter penting termasuk sudut pemolesan, tinggi tonjolan serat, dan perbedaan tinggi serat maksimum di seluruh serat dalam susunan.

Di sinilah hal-hal menjadi menarik. Untuk mencapai target insertion loss Kurang dari atau sama dengan 0,5 dB per sambungan, total ketidaksejajaran inti serat harus tetap di bawah 1,6μm. Itu kira-kira 1/50 diameter rambut manusia. Toleransi tumpukan yang diperbolehkan untuk posisi serat dan pin pemandu? Sekitar 0,8μm per ferrule. Ketika Anda mempertimbangkan bahwa MPO 12{10}}serat memiliki potensi tumpukan toleransi-di setiap posisi serat, Anda mulai memahami mengapa geometri permukaan ujung jauh lebih penting dibandingkan dengan konektor simpleks.



Penunjukan laki-laki/perempuan dalam sistem serat konektor MPO menciptakan kebingungan yang tak ada habisnya bagi orang-orang yang baru mengenal teknologi ini. Konektor jantan memiliki dua pin penyelarasan; betina memiliki lubang panduan yang sesuai. Semua port peralatan MPO pada sakelar dan transceiver adalah laki-laki. Ini berarti setiap kabel patch yang terhubung ke peralatan aktif harus diakhiri dengan konektor perempuan. Membalikkan ini akan merusak serat. Saya telah melihat seluruh instalasi bagasi dikerjakan ulang karena seseorang menentukan jenis kelamin yang salah saat pengadaan.

Mengapa 12-Fiber Menjadi Default (Dan Mengapa Itu Berubah)

Konfigurasi MPO 12-serat mendominasi penerapan awal karena alasan sederhana: konfigurasi ini selaras dengan arsitektur transceiver 40G SR4 dan 100G SR4 awal. Empat jalur transmisi, empat jalur penerimaan, secara teoritis menyisakan empat jalur serat yang tidak terpakai. Pemborosan ini mengganggu arsitek jaringan, dan memang demikian adanya. Saat Anda menjalankan ribuan tautan ini, fiber yang tidak terpakai mewakili modal yang terbuang.

8-rakitan serat konektor MPO serat muncul sebagai alternatif yang lebih efisien untuk aplikasi 40G dan 100G. Kecepatan data sama, biaya lebih rendah, dan kerugian penyisipan berkurang. Namun industri tidak berhenti di situ. 16-MPO fiber kini mendukung transceiver 400G QSFP-DD dan OSFP, sementara konfigurasi 24 fiber menargetkan penerapan 800G menggunakan 8 jalur transmisi dan 8 jalur penerimaan masing-masing dengan kecepatan 100 Gbps. Peningkatan kepadatan ini sangat mengejutkan ketika Anda mempertimbangkan bahwa MPO 24-serat pada dasarnya menempati jejak fisik yang sama dengan pendahulunya yang 12-serat.

Satu hal yang belum cukup dibahas: jumlah serat yang lebih tinggi membuat kontrol geometri menjadi jauh lebih sulit. Masalah perbedaan ketinggian serat menjadi jauh lebih sulit untuk ditangani dengan 24 serat dibandingkan 12. Bahkan sedikit perbedaan ketinggian di seluruh susunan akan meningkatkan risiko pembersihan yang tidak lengkap dan perkawinan yang tidak konsisten. Hal ini bukan teori-teknisi lapangan yang secara rutin kesulitan mengatasi hal ini di lingkungan skala besar.

MTP Versus MPO: Kebingungan Branding

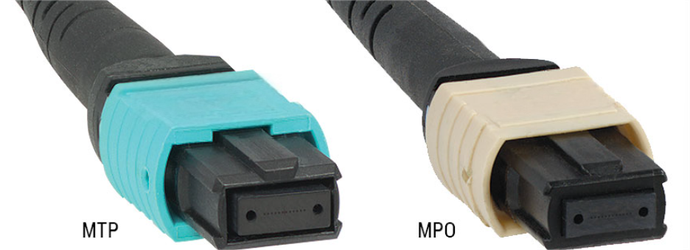

Orang-orang menggunakan MTP dan MPO secara bergantian, yang secara teknis tidak salah tetapi kehilangan nuansa penting. MTP adalah merek dagang terdaftar US Conec untuk desain konektor MPO yang disempurnakan. Keduanya sepenuhnya mematuhi standar IEC dan TIA yang sama. Keduanya berinteraksi tanpa masalah. Namun MTP menggabungkan beberapa penyempurnaan teknik yang meningkatkan kinerja optik dan mekanis: toleransi yang lebih ketat, keselarasan yang lebih baik, karakteristik insertion loss yang lebih konsisten.

Untuk sebagian besar aplikasi pusat data, serat konektor MPO standar memiliki kinerja yang memadai. MTP mendapatkan harga premiumnya dalam sistem berkecepatan ultra-tinggi--400G dan 800G dengan anggaran kerugian yang sangat tipis. Saat Anda bekerja dengan total anggaran tautan sebesar 1,5 dB dan margin transceiver-ke-transceiver mungkin 0,7 dB, kualitas konektor tidak lagi menjadi hal yang bagus-untuk dimiliki.

US Conec juga menawarkan konektor MTP Elite yang mengurangi insertion loss hingga 50% dibandingkan dengan MTP standar. Kedengarannya seperti hiperbola pemasaran sampai Anda benar-benar mengujinya. Komponen kelas-elit secara konsisten berukuran di bawah 0,25 dB per konektor-mendekati kinerja yang dianggap luar biasa untuk-konektor LC serat tunggal beberapa tahun yang lalu.

Manajemen Polaritas dalam Sistem MPO

Polaritas dalam jaringan optik berarti memastikan bahwa setiap serat transmisi benar-benar sesuai dengan mitra penerimanya. Dengan koneksi LC dupleks, hal ini mudah dilakukan-Anda menukar serat jika tautan tidak muncul. Serat konektor MPO membuat manajemen polaritas jauh lebih kompleks karena posisi serat ditetapkan di dalam ferrule. Anda tidak bisa begitu saja memindahkan fiber jika ada yang salah.

TIA-568 mendefinisikan tiga metode polaritas: Tipe A (lurus-melalui), Tipe B (cross-over), dan Tipe C (paired flip). Tipe A merutekan fiber 1 di satu ujung ke fiber 1 di ujung lainnya dengan orientasi tombol atas/bawah. Tipe B melintasi serat sehingga posisi 1 menyambung ke posisi 12, posisi 2 ke posisi 11, dan seterusnya. Sandal tipe C-pasangan jepit-serat 1 ke serat 2, serat 3 ke serat 4.

Industri ini telah beralih ke Tipe B untuk sebagian besar penerapan optik paralel karena menyederhanakan tautan transceiver-ke-transceiver. Namun instalasi lama yang menggunakan Tipe A atau lingkungan campuran terus menerus menimbulkan masalah. Baru-baru ini, ANSI/TIA-568.3-E memperkenalkan metode polaritas universal U1 dan U2 yang dimaksudkan untuk menyederhanakan instalasi di masa depan. Apakah hal ini benar-benar mengurangi kebingungan dalam praktiknya masih harus dilihat.

Apa yang membuat banyak teknisi tersandung: Anda tidak dapat memverifikasi polaritas MPO dengan pencari kesalahan visual sederhana seperti yang Anda bisa lakukan dengan serat dupleks. VFL akan menunjukkan cahaya yang melewatinya, namun tidak memastikan bahwa pemetaannya benar di semua posisi serat. Verifikasi polaritas yang tepat memerlukan penguji MPO khusus atau pemeriksaan kontinuitas metodis menggunakan kabel-keluar.

Pengujian Kerugian Penyisipan: Lebih Rumit Dari yang Anda Bayangkan

Menguji serat konektor MPO menghadirkan tantangan yang-tidak dimiliki oleh konektor serat tunggal. Rakitan MPO 12-serat memerlukan 12 pengukuran kerugian penyisipan individual, ditambah kerugian pengembalian pada setiap saluran. Itu berpotensi menjadi 96 pengukuran untuk satu kabel jika Anda memperhitungkan kedua arah. Mengotomatiskan proses ini bukanlah suatu pilihan—hal ini diperlukan untuk setiap throughput yang wajar.

Spesifikasi kerugiannya sendiri patut mendapat perhatian. Berdasarkan EIA/TIA 568, konektor MPO dapat memiliki kerugian penyisipan maksimum sebesar 0,75 dB-jauh lebih tinggi dari 0,3 dB yang biasanya ditentukan untuk konektor simpleks berperekat-yang dipoles. Komponen kelas-elit menurunkannya menjadi 0,35 dB atau lebih baik. Saat menghitung anggaran kehilangan tautan, perbedaan ini bertambah di beberapa titik koneksi.

Salah satu kehalusan pengujian yang menarik perhatian orang: metode referensi sangat penting. Metode referensi tiga-kabel (kabel peluncuran, kabel referensi, kabel penerima) mencakup dua antarmuka konektor dalam referensi nol. Saat Anda menguji perangkat yang sedang diuji, koneksi tersebut tidak dihitung dalam hasil pengukuran Anda. Gunakan metode referensi yang berbeda, dan nomor Anda berubah. Dokumentasi harus menentukan pendekatan referensi mana yang digunakan, atau data uji menjadi tidak berarti untuk perbandingan.

Spesifikasi return loss juga bervariasi berdasarkan jenis cat. Pemolesan UPC (kontak ultra fisik) biasanya mencapai sekitar -kerugian pengembalian 50 dB-cukup untuk sebagian besar aplikasi multimode. Pemolesan APC (kontak fisik bersudut) mencapai -60 dB atau lebih baik, penting untuk aplikasi mode tunggal dan sistem DWDM di mana pantulan balik menyebabkan penurunan kinerja yang terukur. Anda tidak dapat memasangkan konektor UPC dan APC tanpa merusak keduanya.

Aplikasi Pusat Data: Kabel Batang dan Konfigurasi Breakout

Kasus penggunaan utama serat konektor MPO di pusat data adalah-pengkabelan trunk backbone yang telah diakhiri sebelumnya. Daripada menarik kabel dupleks satu per satu dan mengakhirinya di-lokasi-proses-yang padat karya dengan variabilitas kualitas yang signifikan,-Anda memasang saluran MPO-yang dihentikan oleh pabrik. Waktu penerapan menurun drastis. Manajemen kabel membaik. Kemacetan jalur berkurang.

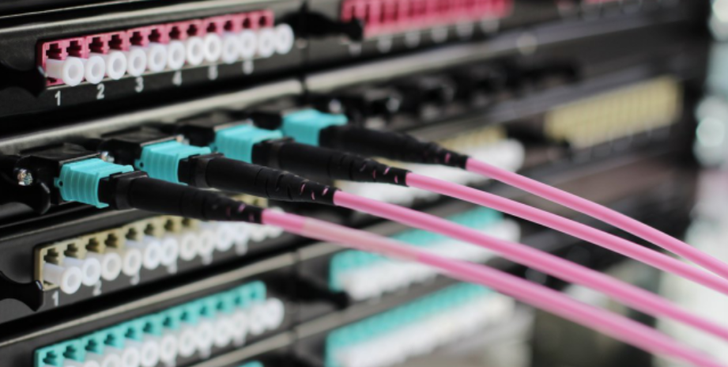

Pada panel patch, trunk MPO ini biasanya bertransisi ke duplex LC melalui kaset atau kabel patch fan{0}out hybrid. Batang 12-serat menjadi 6 koneksi LC dupleks. Batang 24 serat menghasilkan 12. Pendekatan kaset memberikan pengaturan rak yang lebih bersih; kabel kipas menawarkan lebih banyak fleksibilitas untuk sambungan peralatan langsung.

Untuk aplikasi optik paralel-40G SR4, 100G SR4, 400G SR8-konektor MPO berpasangan langsung dengan transceiver. Tidak ada transisi ke LC. Di sinilah teknologi benar-benar bersinar: satu MPO 12-serat menggantikan 8 konektor LC individual untuk tautan 40G. Penghematan ruang dalam penerapan saklar kepadatan tinggi cukup besar.

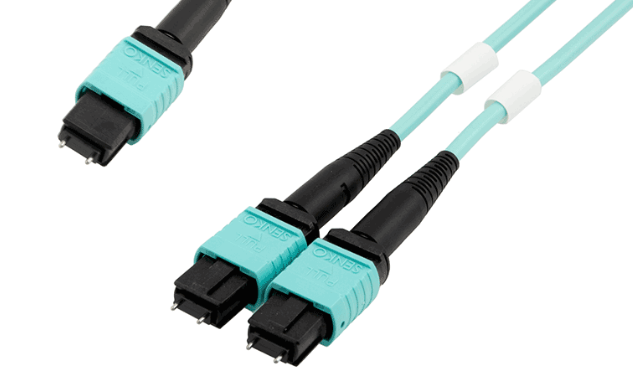

Aplikasi terobosan layak mendapat perhatian khusus. Satu port switch QSFP-DD 400G dapat terhubung ke empat server 100G menggunakan kabel breakout MPO-ke-LC. Hal ini memaksimalkan pemanfaatan port switch yang mahal sekaligus mengakomodasi server yang belum mendukung 400G asli. Alasan ekonomi sering kali membenarkan kompleksitas kabel tambahan.

Transisi 400G/800G dan Selanjutnya

Evolusi serat konektor MPO saat ini hampir seluruhnya didorong oleh persyaratan 400G dan 800G yang muncul. 400G SR8 menggunakan 8 serat per arah, biasanya diterapkan dengan 16-serat MPO. 800G menggandakan kepadatannya lagi. Peta jalan transceiver semakin mengasumsikan transmisi paralel berbasis MPO sebagai metode interkoneksi default.

Aplikasi MPO-mode tunggal juga berkembang, terutama untuk varian-yang lebih panjang yang mencapai 400G seperti FR4 dan DR4. Mode-tunggal menghadirkan tantangan tersendiri: toleransi penyelarasan yang lebih ketat, biaya konektor yang lebih tinggi, dan preferensi terhadap penyempurnaan APC untuk meminimalkan refleksi. Harga premium dibandingkan rakitan MPO multimoda tetap besar, sehingga membatasi penerapan dalam aplikasi yang jangkauan multimodanya mencukupi.

Ke depan,-optik yang dikemas bersama dan-optik terpasang bertujuan untuk memindahkan komponen fotonik lebih dekat ke silikon saklar. Hal ini mungkin mengubah persyaratan interkoneksi pada tingkat chip, namun pemasangan kabel rak-ke-rak dan baris-ke-baris akan terus sangat bergantung pada serat konektor MPO di masa mendatang. Keunggulan kepadatan terlalu signifikan untuk diabaikan.

Pertimbangan Praktis: Pembersihan, Inspeksi, dan Penanganan

Kontaminasi-akhir permukaan menyebabkan lebih banyak kegagalan MPO dibandingkan faktor lainnya. Partikel debu berukuran 1 mikron atau lebih besar dapat menurunkan kualitas sinyal secara signifikan. Tidak seperti konektor simpleks yang pemeriksaan dan pembersihannya mudah dilakukan, konektor serat MPO memerlukan mikroskop khusus dan peralatan pembersihan yang dirancang untuk format ferrule multi-serat.

Protokol kebersihan lebih penting daripada yang disadari kebanyakan orang. Cuci kering dengan tisu-bebas serabut dapat mengatasi kontaminasi ringan. Kontaminasi berat mungkin memerlukan pembersihan basah dengan isopropil alkohol, meskipun hal ini berisiko-partikel menjadi lebih mudah berpindah pada permukaan basah dan dapat menggores serat jika tidak dikeringkan dengan benar. Beberapa teknisi lebih memilih kartrid pembersih yang dirancang khusus untuk ferrule MPO/MTP.

IEC 61300-3-35 mendefinisikan kriteria penilaian kebersihan khusus untuk pemeriksaan permukaan ujung serat. Standar ini menghilangkan subjektivitas dari penentuan lulus/gagal, memeriksa cacat pada inti, kelongsong, lapisan perekat, dan zona kontak. Mengikuti standar ini untuk pemeriksaan masuk dan verifikasi pasca pemasangan menghilangkan banyak perselisihan tentang kualitas konektor.

Tangani kabel MPO dengan lebih hati-hati daripada kabel patch standar. Ferrule multi-serat pada dasarnya lebih rapuh, dan pin pemandu atau lubang pemandu yang rusak akan menyebabkan masalah penyelarasan di seluruh serat dalam konektor. Tetap pasang penutup debu sampai saat penyambungan. Simpan rakitan di lingkungan yang bersih dan terlindungi. Praktik dasar ini mencegah sebagian besar kegagalan lapangan.

Membuat Pilihan yang Tepat

Memilih serat konektor MPO yang sesuai untuk aplikasi tertentu memerlukan pencocokan jumlah serat dengan persyaratan transceiver, memilih jenis pemolesan yang tepat untuk mode serat, dan menentukan jenis kelamin dengan benar untuk pengoperasian kabel. Kesalahan pengadaan di salah satu area ini mengakibatkan tautan-tidak berfungsi atau inventaris terbuang sia-sia.

Untuk penerapan baru yang mendukung 100G ke atas, konfigurasi MPO 8-serat dan 16-serat umumnya menawarkan pemanfaatan serat yang lebih baik daripada format 12-serat lama. Untuk 400G SR8, 16-fiber adalah pilihan yang jelas. Untuk 800G, serat 24 memungkinkan kepadatan tertinggi, meskipun kompatibilitas infrastruktur memerlukan verifikasi.

Keputusan multimode versus mode tunggal-terutama bergantung pada jarak. Serat OM4 mendukung 100G SR4 hingga 100 meter-cukup untuk sebagian besar tautan intra-gedung. Mode apa pun yang lebih panjang biasanya memerlukan-mode tunggal, dengan biaya tambahan yang terkait dengan konektor dan transceiver.

Pengoptimalan biaya dalam penerapan serat konektor MPO dimulai dari penyesuaian{0}}ukuran komponen hingga kebutuhan sebenarnya. Menentukan secara berlebihan konektor kelas-elit untuk aplikasi dengan anggaran kerugian yang sesuai akan membuang-buang uang. Meremehkan spesifikasi untuk tautan-anggaran 400G/800G yang ketat menyebabkan masalah operasional. Memahami perhitungan kehilangan tautan untuk topologi spesifik Anda memandu pemilihan komponen yang tepat.
