Ide Umum tentang kabel patch serat optik
Untuk memulai Fiber Optic Patch Cord Wiki, Fiber Optic Patch Cords adalah colokan konektor di kedua ujung kabel optik. Pusatnya adalah inti kaca yang ditransmisikan oleh cahaya. Inti dikelilingi oleh amplop kaca dengan inti indeks refraksi rendah untuk menjaga serat optik di inti. Di luar adalah lapisan tipis jaket plastik untuk melindungi penutup.
Hal ini dapat diringkas sebagai berikut: Konektor serat optik + Kabel optik + Konektor serat optik
Fiber Optic Patch Cord seperti yang disebut kabel patch serat optik, jumper serat optik, kabel jumper serat optik, kabel jumper serat optik
jenis kabel patch serat optik umum sc fc st lc
Klasifikasi kabel patch serat optik dapat didasarkan pada konektor serat, media transmisi, nomor inti, lingkungan penggunaan dan sebagainya.
Fiber optik patch cord Wiki Transmisi jenis menengah:
Jumper serat optik mode tunggal: kulit umum berwarna kuning, diameter inti adalah 8 ~ 10μm, konektor dan lengan pelindung berwarna biru, dan jarak transmisi lebih panjang.
Kabel patch serat optik Wiki Transmission tipe menengah
Multi mode serat optik jumper: umumnya oranye, beberapa biru muda (OM3), abu-abu dalam konektor, dan pendek dalam jarak transmisi.
Fiber optik patch kabel Wiki Transmisi jenis menengah st
Fiber Optic Patch Cord Connector Jenis:
Menurut struktur konektor, dapat dibagi menjadi :
JUMPER serat optik FC, sc serat optik jumper, ST serat optik jumper, serat optik jumper LC, MTRJ serat optik jumper, MPO serat optik jumper, MU serat optik patch kabel, kabel patch serat optik SMA, FDDI serat optik patch kabel, E2000 serat optik patch kabel, DIN4 serat optik patch kabel, D4 serat optik patch kabel dan sebagainya.
Kombinasi kepala koneksi bisa sama (A-A) atau different (A-B), ya itu adalah jenis hibrida. Jumper serat yang lebih umum adalah SC-SC, FC-FC, LC-LC, FC-ST, SC-LC, SC-ST dan sebagainya.
SC FC LC ST E2000 Fiber Optic Patch Cord Connector Jenis
Fiber Optic Patch Cord wiki dalam jenis Polishing:
Hal ini dibagi menjadi APC, UPC dan PC
Permukaan ferrule PC datar, yang banyak digunakan dalam operator telekomunikasi. Kerugian pengembalian ≥45 dB
Upc memasukkan wajah akhir datar, dan penampang bersama datar, yang kembali kehilangan ≥50 dB
Di radio dan TV dan CATV awal, model APC diterapkan. Ujung penyisipan APC miring, kisaran sudutnya adalah 30 derajat, dan bagian atasnya miring 8°±1°. Hilangnya kembali APC≥65 dB

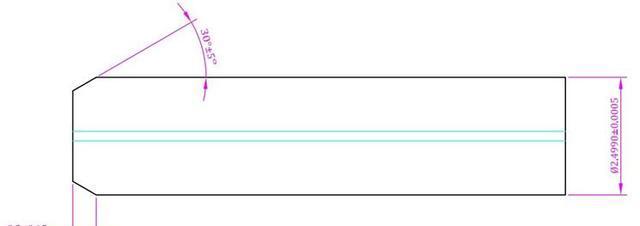

PC, diagram skematik UPC (unit mm):
Diagram skematik APC (unit mm):
Fiber Optic Patch Cord Gunakan jenis lingkungan:
Jumper serat optik lapis baja: Jumper serat optik baru memiliki keuntungan tidak perlu menggunakan lengan pelindung, menghemat ruang, membuat konstruksi lebih nyaman dan memastikan keselamatan.
Jumper serat optik tahan air: Umumnya digunakan untuk peletakan di luar ruangan, ia memiliki jaket PU yang kuat dan struktur baju besi. Hal ini dapat menahan suhu tinggi dan cocok untuk digunakan dalam lingkungan yang keras.
Perhatian saat menggunakan kabel patch serat optik
Panjang gelombang modul optik di kedua ujung jumper serat optik harus identik. Secara umum, modul optik gelombang pendek menggunakan serat multimode (serat oranye), dan modul gelombang panjang menggunakan serat mode tunggal (serat kuning) untuk memastikan akurasi transmisi data.
Sebelum digunakan, ferrule keramik jumper serat optik dan permukaan ujung inti harus dibersihkan dengan alkohol dan kapas penyerap.
Radius lentur minimum serat optik kurang dari 30mm saat penggunaan
Lindungi ferrule keramik dan wajah inti, mencegah benturan dan polusi, dan tutup tutup debu setelah pembongkaran.
Fiber Optic Patch Cord Aplikasi
Serat optik jumper banyak digunakan dalam: ruang mesin komunikasi, serat ke rumah (ftth), jaringan daerah lokal, sensor serat optik, sistem komunikasi serat optik, peralatan transmisi koneksi serat optik, kesiapan tempur pertahanan, jaringan TV kabel, jaringan telekomunikasi, jaringan serat optik komputer dan peralatan pengujian optik.
