Kabel CPRI adalah rakitan kabel serat optik yang digunakan untuk membawa sinyal fronthaul antara peralatan baseband (BBU) dan peralatan radio jarak jauh (RRU/RRH) di jaringan seluler, mengikutiAntarmuka Radio Publik Umum (CPRI)spesifikasi. Biasanya menggunakan konektivitas serat dupleks dengan konektor kelas-telekomunikasi dan dirancang untuk penerapan FTTA, stasiun pangkalan, dan menara, bukan jaringan kantor dalam ruangan biasa.
CPRI sendiri bukanlah jenis kabel - melainkan spesifikasi antarmuka yang menentukan bagaimana data pengguna, informasi kontrol, dan sinkronisasi berjalan antara sisi radio dan pita dasar stasiun pangkalan. Kabel adalah media fisik yang mendukung antarmuka tersebut. Memahami perbedaan ini membantu pembeli menghindari memperlakukan obat generikkabel serat patchdapat dipertukarkan dengan-perakitan CPRI tingkat penerapan.
Apa Kepanjangan CPRI?
CPRI adalah singkatan Antarmuka Radio Publik Umum. Menurutspesifikasi resmi CPRI v7.0, ini mendefinisikan antarmuka internal stasiun pangkalan radio antara Radio Equipment Control (REC) dan Radio Equipment (RE). Spesifikasinya mencakup Lapisan 1 dan 2 model OSI dan dikembangkan oleh konsorsium yang mencakup Ericsson, Huawei, NEC, dan Nokia (dengan Nortel berkontribusi pada versi sebelumnya sebelum keluar pada tahun 2009).
Dalam bahasa telekomunikasi sehari-hari, CPRI menggambarkan hubungan antara BBU (Baseband Unit) dan RRU atau RRH (Remote Radio Unit/Remote Radio Head). Spesifikasi menangani pengangkutan data bidang pengguna, mekanisme bidang kendali dan pengelolaan, serta sinkronisasi - itulah sebabnya tautan ini lebih dari sekadar sambungan data sederhana. Ini mengoordinasikan operasi radio di seluruh komponen yang terpisah secara fisik dalam jaringan akses seluler.
Bagaimana Tautan CPRI Bekerja?

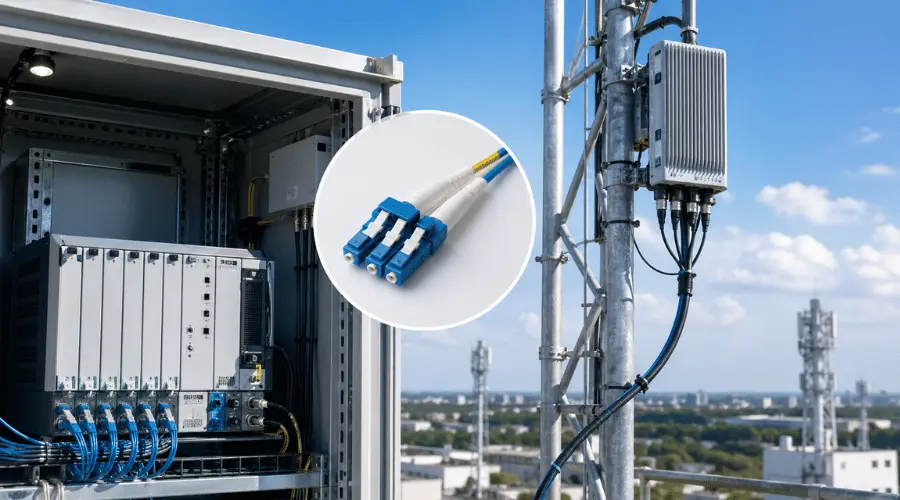

Tautan CPRI menghubungkan sisi pemrosesan pita dasar dari stasiun pangkalan bergerak ke sisi radio. Dalam penerapan tradisional, ini berarti sambungan serat berjalan dari BBU - yang sering ditempatkan di ruang peralatan atau tempat berlindung - ke satu atau lebih RRU yang dipasang di menara, atap, atau tiang. Koneksi ini merupakan tautan fronthaul dalam jaringan akses radio, berbeda dengan koneksi backhaul atau Ethernet perusahaan.
Antarmuka CPRI mengangkut sampel digital dalam-fase dan kuadratur (IQ) menggunakan multiplexing pembagian waktu-melalui koneksi optik atau listrik. Tautan ini juga membawa sinkronisasi dan kontrol data, yang penting untuk transmisi radio terkoordinasi di seluruh lokasi antena yang didistribusikan. Lapisan fisik mendukung keduanyamode-tunggalDanmultimodefiber, dengan pilihan tergantung pada transceiver optik dan jarak link yang terlibat.
Apa Saja yang Biasanya Dicakup dalam Rakitan Kabel CPRI?
Saat insinyur atau tim pengadaan mencari "kabel CPRI", mereka biasanya mencari rakitan kabel serat optik yang dibuat untuk penggunaan fronthaul. Rakitan tipikal mencakup komponen-komponen berikut:
- Konektivitas serat dupleks- sebagian besar tautan CPRI memerlukan sepasang serat (satu transmisi, satu penerimaan), sehingga konstruksi dupleks merupakan standarnya.
- Konektor kelas-telekomunikasi- Konektor dupleks LC adalah yang paling umum dalam penerapan produk saat ini. Konfirmasikan format konektor terhadap antarmuka port peralatan Anda sebelum memesan. Jelajahijenis konektor serat optikuntuk referensi.
- Jenis serat yang sesuai- baik mode-tunggal (OS2 9/125) atau multimode (OM3/OM4 50/125), cocok dengan modul transceiver yang dipasang di BBU dan RRU.
- Konstruksi jaket dalam atau luar ruangan- peralatan dalam ruangan-pelompat ruangan dan menara luar ruangan-untuk-berlindung menghadapi persyaratan mekanis dan cuaca yang sangat berbeda. Rakitan di luar ruangan sering kali menampilkan desain lapis baja atau kokoh. Melihatrakitan kabel luar ruanganuntuk contoh.
- Fitur perlindungan khusus FTTA-- untuk serat-ke-jalur-antena, rakitan kabel dapat mencakup jaket tahan UV-, konektor kedap air, dan penutup-mata untuk pemasangan menara. Mengeksplorasisolusi FTTAuntuk berbagai aksesoris lengkap.
Mode-Tunggal vs Multimode untuk CPRI
Salah satu kesalahpahaman paling umum dalam pengadaan kabel CPRI adalah bahwa CPRI hanya menggunakan serat multimode. Itu tidak akurat. Ituspesifikasi CPRImendukung antarmuka listrik dan optik pada lapisan fisik, dan antarmuka optik mengakomodasi serat-mode tunggal dan multimode bergantung pada jenis transceiver dan kecepatan saluran.
Pilih serat-mode tunggal bila penerapannya melibatkan jarak yang lebih jauh (biasanya lebih dari beberapa ratus meter), lingkungan kelas-carrier luar ruangan, atau saat pemasanganmodul transceiver optikadalah tipe mode-tunggal (seperti optik LR 1310 nm). Pilih serat multimode ketika sambungannya pendek - misalnya, dalam ruang peralatan yang sama atau melintasi jalur pendek-dalam gedung - dan kedua ujungnya dilengkapi dengan optik multimode (seperti modul SR 850 nm).
Dalam penerapan FTTA luar ruangan di mana BBU berada di permukaan tanah dan RRU dipasang di menara atau atap yang berjarak puluhan atau ratusan meter, serat{0}}mode tunggal adalah pilihan yang lebih andal. Pengaturan dalam ruangan yang-terletak bersama atau lingkungan lab mungkin menggunakan multimode. Faktor penentu selalu spesifikasi transceiver dan jarak tautan fisik - bukan aturan umum tentang "kabel CPRI" yang seharusnya.
Dimana Kabel CPRI Biasa Digunakan
Penerapan FTTA (Fiber-ke-the-Antena)
Arsitektur FTTA menggantikan kabel pengumpan RF koaksial tradisional dengan sambungan serat optik antara baseband dan peralatan radio. Pendekatan ini mengurangi kehilangan sinyal, menurunkan bobot menara, dan mendukung konfigurasi radio-berkapasitas lebih tinggi. Rakitan kabel CPRI yang dirancang untuk FTTA biasanya mencakup serat dengan rating-luar ruangan,konektor tahan air, dan fitur perlindungan mekanis yang cocok untuk memanjat menara dan pemasangan terbuka. Untuk gambaran lebih luas tentang arsitektur FTTA, lihat panduan kami diapa itu FTTA.
Fronthaul Stasiun Pangkalan
CPRI telah berfungsi sebagai antarmuka fronthaul yang dominan di jaringan 2G, 3G, dan 4G, dan tetap diterapkan di banyak situs era 5G-di mana arsitektur BBU/RRU tradisional masih digunakan. MenurutIkhtisar CPRI TechTarget, antarmuka ini telah membuktikan kegunaannya melalui beberapa generasi nirkabel untuk komunikasi fronthaul antara RRH dan BBU.
Penggantian dan Pemeliharaan Lapangan
Sebagian besar pembelian kabel CPRI{0}}di dunia nyata adalah penggantian rakitan yang rusak, peningkatan tautan yang ada, atau inventaris cadangan untuk pemeliharaan lapangan. Dalam skenario ini, pembeli harus mencocokkan jenis serat, format konektor, panjang kabel, dan peringkat luar ruangan dari rakitan aslinya. Di sinilah pentingnya memiliki catatan peralatan yang jelas dan pemasok yang dapat diandalkan dengan kemampuan perakitan khusus.
CPRI vs eCPRI: Apa yang Berubah dan Mengapa Itu Penting
CPRI adalah antarmuka fronthaul klasik berdasarkan time-division multiplexing (TDM), yang dirancang untuk tautan titik-ke-titik antara BBU dan RRU. Ini berfungsi dengan baik untuk 4G dan generasi sebelumnya, tetapi membawa aliran data-kecepatan bit yang konstan terlepas dari beban lalu lintas sebenarnya, yang menjadi tantangan bandwidth karena konfigurasi radio menjadi lebih kompleks di 5G.
eCPRI (CPRI yang ditingkatkan) diperkenalkan pada tahun 2017 oleh konsorsium yang sama - Ericsson, Huawei, NEC, dan Nokia - untuk mengatasi keterbatasan ini. Menurutspesifikasi eCPRI v2.0, antarmuka yang disempurnakan menggunakan transportasi berbasis paket-(biasanya melalui Ethernet atau IP) dan mendukung pemisahan fungsi yang lebih fleksibel antara pemrosesan radio dan pita dasar. Hal ini memungkinkan kebutuhan bandwidth fronthaul yang jauh lebih rendah - sekitar-sepersepuluh CPRI dalam beberapa konfigurasi - dan memungkinkan lalu lintas fronthaul berbagi infrastruktur transportasi berbasis Ethernet.
Bagi pembeli, manfaat praktisnya adalah ini: jika Anda memelihara atau memperluas situs 4G atau-5G awal dengan pemisahan BBU/RRU tradisional, Anda masih memerlukan rakitan kabel CPRI. Jika proyek Anda melibatkan penerapan 5G Open RAN baru atau arsitektur RAN terpusat/cloud, eCPRI kemungkinan merupakan antarmuka yang digunakan, dan kabel fisiknya mungkin merupakan standar kelas Ethernet.kabel serat patchdaripada pertemuan CPRI tradisional. Banyak operator saat ini menjalankan CPRI dan eCPRI secara paralel selama modernisasi jaringan.
Bagaimana Cara Memilih Kabel CPRI yang Tepat?
Memilih rakitan kabel CPRI yang benar memerlukan pemeriksaan beberapa faktor sebelum melakukan pemesanan. Gunakan ini sebagai daftar periksa pra-pembelian:
- Antarmuka port peralatan- konfirmasikan jenis konektor dan mode serat yang diharapkan oleh BBU dan RRU. Vendor peralatan dapat menggunakan LC duplex, SC, atau format konektor luar ruang berpemilik. Periksa manual perangkat keras atau modul transceiver yang terpasang.
- Jenis serat- verifikasi apakah transceiver Anda memerlukannyaserat-mode tunggal atau multimode. Jangan menganggap multimode secara default. Jenis serat yang tidak cocok adalah salah satu kesalahan pengadaan yang paling umum dan memakan biaya.
- Jarak tautan- mengukur rute kabel sebenarnya, termasuk lintasan menara vertikal. Proses di luar ruangan seringkali lebih lama dari yang diharapkan setelah perutean dan loop layanan diperhitungkan.
- Lingkungan dalam atau luar ruangan- jumper dalam ruangan menggunakan jaket PVC atau LSZH standar.Kabel luar ruanganmemerlukan konstruksi-tahan UV,-tertutup kelembapan, dan sering kali berlapis baja. Pemasangan-di puncak menara mungkin juga memerlukan penghentian-mata untuk pengangkatan yang aman.
- Format konektor dan perakitan- konfirmasikan apakah Anda memerlukan jumper dupleks lurus, rakitan breakout, atau yang kokohKonektor tahan air berperingkat IP67untuk lingkungan terbuka.
- Persyaratan OEM dan operator- beberapa operator seluler dan vendor peralatan memiliki persyaratan pengujian, pelabelan, atau material khusus untuk pemasangan kabel fronthaul. Konfirmasikan ini sebelum menyelesaikan pesanan.
Kesalahan Umum yang Harus Dihindari?
Memperlakukan CPRI sebagai kategori kabel.
CPRI adalah spesifikasi antarmuka. Kabel adalah rakitan fisik yang mendukungnya. Tidak semua kabel fiber patch memenuhi syarat sebagai kabel CPRI, dan tidak semua "kabel CPRI" yang terdaftar secara online memenuhi persyaratan lingkungan atau kinerja untuk penerapan sebenarnya.
Dengan asumsi multimode adalah default.
Banyak tautan fronthaul telekomunikasi - khususnya FTTA luar ruangan yang berjalan - menggunakan serat mode tunggal-. Memilih jenis serat yang salah berarti sambungan tidak akan berfungsi, apa pun kualitas kabelnya.
Mengabaikan eCPRI dalam{0}}perencanaan pembangunan baru.
Jika peta jalan jaringan Anda mencakup 5G Open RAN, RAN terpusat, atau cloud RAN, antarmuka fronthaul kemungkinan akan berpindah ke eCPRI. Bahkan jika Anda membeli perangkat CPRI saat ini, pertimbangkan migrasi atau hidup berdampingan dalam perencanaan Anda.
Memilih berdasarkan harga saja.
Jumper generik yang lebih murah dan gagal dalam pengujian lingkungan, kompatibilitas, atau-kerugian penyisipan akan menimbulkan biaya hilir yang jauh lebih tinggi - pada roll truk, pengerjaan ulang, dan waktu henti. Untuk infrastruktur telekomunikasi, keandalan perakitan sama pentingnya dengan biaya unit.
Pertanyaan yang Sering Diajukan
Apakah kabel CPRI sama dengan kabel fiber patch biasa?
Tidak tepat. Kabel CPRI mungkin memiliki tipe serat dan konektor yang sama dengan standarkabel patch serat optik, tetapi secara khusus dipilih atau dibuat untuk penggunaan fronthaul antara peralatan radio dan baseband. Hal ini sering kali berarti spesifikasi performa yang lebih ketat, konstruksi-yang diperuntukkan bagi luar ruangan, atau konfigurasi konektor spesifik yang tidak disediakan oleh-jumper dalam ruangan untuk tujuan umum.
Perangkat apa yang dihubungkan oleh kabel CPRI?
Ini menghubungkan BBU (Baseband Unit) atau REC (Radio Equipment Control) ke RRU (Remote Radio Unit) atau RRH (Remote Radio Head) di jaringan fronthaul stasiun pangkalan seluler.
Apakah CPRI hanya mendukung serat multimode?
Tidak. CPRI mendukung fiber mode tunggal-dan multimode pada lapisan fisik. Pilihan yang tepat bergantung pada jenis transceiver optik dan jarak tautan. Untuk perbandingan mendetail, baca panduan kami diserat-mode tunggal vs serat multimode.
Apakah CPRI masih digunakan di jaringan 5G?
Ya, CPRI tetap digunakan secara luas di jaringan-era 5G, khususnya ketika arsitektur BBU/RRU tradisional tetap dipertahankan. Namun, eCPRI adalah antarmuka pilihan untuk penerapan 5G baru menggunakan arsitektur Open RAN atau arsitektur RAN terpusat/cloud.
Dapatkah saya mengganti kabel CPRI dengan kabel patch serat LC standar?
Dalam beberapa skenario-jarak pendek di dalam ruangan, kabel patch dupleks LC standar mungkin berfungsi secara fisik. Namun, untuk pengoperasian menara luar ruangan, penerapan FTTA, atau lingkungan apa pun yang memerlukan konstruksi kokoh, diperlukan perakitan-yang dibuat khusus dengan jaket, konektor, dan pengujian yang sesuai.
Jenis konektor apa yang umum pada rakitan kabel CPRI?
Dupleks LC adalah konektor paling umum untuk tautan CPRI. Instalasi di luar ruangan juga dapat menggunakan format konektor tahan air seperti ODVA, FullAXS, atau PDLC, tergantung pada vendor peralatan dan lingkungan penerapan. Ulasan tersediajenis konektor seratuntuk detailnya.
Apa perbedaan antara kabel CPRI dan modul CPRI?
Kabel CPRI adalah rakitan serat optik yang menghubungkan dua peralatan. Modul CPRI (sering berupa SFP atau SFP+pemancar) adalah konverter-ke-listrik yang dicolokkan ke port peralatan. Keduanya harus kompatibel - modul menentukan jenis serat dan panjang gelombang, sedangkan kabel menyediakan tautan fisik.
Kesimpulan
Kabel CPRI paling baik dipahami sebagai rakitan serat optik yang mendukung konektivitas fronthaul antara baseband dan peralatan radio di jaringan seluler. Memilih rakitan yang tepat memerlukan pencocokan jenis serat, format konektor, dan peringkat lingkungan dengan peralatan spesifik Anda, jarak sambungan, dan kondisi pemasangan. Untuk proyek baru, pertimbangkan apakah arsitektur Anda berbasis CPRI-atau sedang bertransisi ke eCPRI, dan rencanakan pemasangan kabel sesuai dengan itu.
Jika Anda memerlukan rakitan kabel CPRI khusus untuk proyek FTTA, menara, atau stasiun pangkalan,hubungi tim teknik kamiuntuk tinjauan spesifikasi dan dukungan kutipan.
