SFP vs SFP+: Kecepatan, Kompatibilitas, dan Cara Memilih Modul yang Tepat

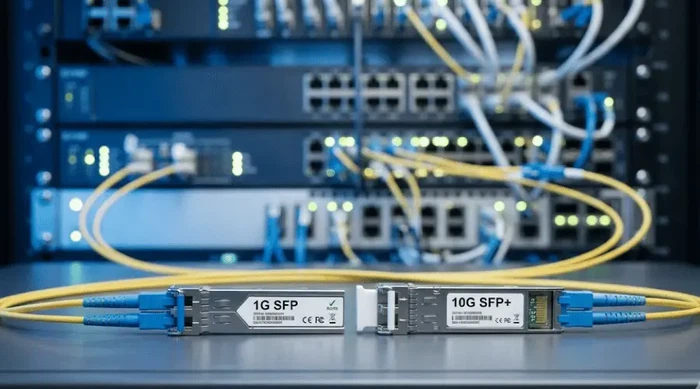

Jika Anda membandingkan sebuahPemancar SFPdenganPemancar SFP+, perbedaan intinya adalah laju garis: SFP adalah modul standar yang dapat dicolokkan untuk 1 tautan Gigabit Ethernet, dan SFP+ adalah penerusnya yang disempurnakan yang dibuat untuk 10 Gigabit Ethernet. Keduanya berbagi faktor bentuk 20-pin yang sama yang ditentukan olehPerjanjian multi-sumber Komite SFF, itulah sebabnya keduanya terlihat sama di rak - dan mengapa pertanyaan kompatibilitas menyebabkan begitu banyak kesalahan pengadaan.

Panduan ini membahas perbedaan teknis antara modul 1G SFP dan 10G SFP+, menjelaskan kapan penyisipan silang benar-benar berfungsi (dan kapan tidak), dan memandu langkah-langkah verifikasi yang mencegah optik yang tidak cocok menghentikan penerapan.

Sekilas SFP vs SFP+

Apa Itu Modul SFP?

SFP adalah singkatan dariBentuk Kecil-faktor Dapat Dicolokkan. Perjanjian multi-sumber (MSA) SFP yang asli mendefinisikan sangkar transceiver-yang dapat ditukar dan dirancang untuk kecepatan data kelas-Gigabit. Di jaringan Ethernet, modul SFP membawa lalu lintas 1000BASE - baik lewatserat-mode tunggal, serat multimode, atau tembaga RJ45.

Bahkan ketika adopsi 10G dan 25G semakin meningkat, modul SFP 1G tetap banyak digunakan. Ini adalah pilihan praktis untuk mengakses-port sakelar lapisan,-uplink bandwidth rendah antara lantai atau gedung, dan tautan apa pun yang throughputnya cukup 1 Gbps dan pengendalian biaya menjadi hal yang penting. milik CiscoDokumentasi Gigabit Ethernet SFPmencantumkan lusinan varian SFP 1G yang masih dalam produksi aktif, yang menegaskan bahwa faktor bentuknya masih jauh dari ketinggalan zaman.

Apa Itu Modul SFP+?

SFP+ adalah singkatan dariFaktor Bentuk Kecil yang Disempurnakan-Dapat Dicolokkan. SFP+ MSA (ditentukan dalamSFF-8431 dan SFF-8432) meningkatkan kecepatan antarmuka listrik hingga 10 Gb/s sekaligus menjaga dimensi sangkar fisik yang sama dengan SFP. Ini berarti modul SFP+ cocok dengan kerangka slot yang sama, namun port host harus mengimplementasikan SerDes berkecepatan lebih tinggi-untuk menggerakkan sinyal 10G.

Dalam praktiknya, SFP+ adalah pilihan default setiap kali jaringan memerlukan konektivitas 10 Gigabit Ethernet -10GBASE-SR untuk pengoperasian multimode singkat, 10GBASE-LR untuk link mode tunggal-kampus atau metro, atau10GBASE-ZR untuk jarak jauh-mencapai 80 km. Ini juga digunakan untuk Fibre Channel 10G di lingkungan SAN dan untukTautan serat tunggal-BiDi 10Gdi ring kampus.

Perbedaan Utama Antara SFP dan SFP+

Tarif Jalur: 1G vs 10G

Perbedaan utama adalah bandwidth. Modul SFP beroperasi pada kecepatan saluran 1,25 Gb/s (membawa muatan Ethernet 1 Gbps), sedangkan modul SFP+ beroperasi pada 10,3125 Gb/s. Itu bukanlah kesenjangan yang kecil - ini adalah sebuah besaran yang sangat besar, dan hal ini mempengaruhi setiap lapisan dari link budget: laju modulasi laser, sensitivitas penerima, dan toleransi dispersi pada jalur serat.

Jika profil lalu lintas Anda saat ini mencapai puncak di bawah 500 Mbps pada uplink tertentu, tautan SFP 1G mungkin cukup memadai. Namun jika Anda menggabungkan lalu lintas dari 48-saklar akses gigabit port, menghubungkan host virtualisasi dengan beberapa VM yang menghasilkan lalu lintas timur-barat, atau menghubungkan rangkaian penyimpanan iSCSI, uplink SFP+ 10G biasanya merupakan pilihan praktis minimum.

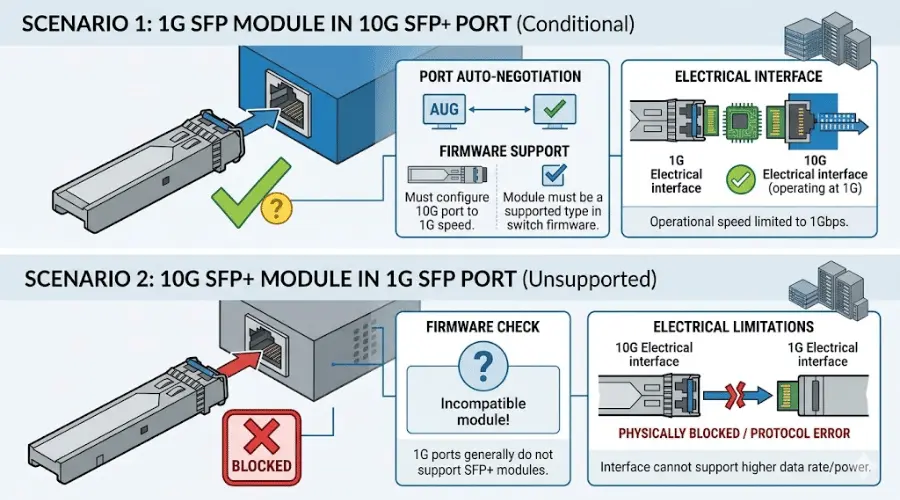

Kompatibilitas Port SFP vs Port SFP+

Di sinilah kesalahan paling mahal terjadi. Karena kedua jenis modul ini memiliki faktor bentuk fisik yang sama, para insinyur terkadang berasumsi bahwa keduanya dapat dipertukarkan secara bebas. Itu bukan - dan alasannya adalah listrik, bukan mekanis.

Port SFP+ mengimplementasikan antarmuka serial berkecepatan tinggi 10 Gb/s. Beberapa platform switch - Cisco Catalyst 9300, Arista 7050 series, Juniper EX4300, antara lain - mengizinkan port SFP+ mereka untuk otomatis-bernegosiasi ke 1G ketika modul SFP 1G terdeteksi. Ini adalah fitur tingkat firmware, bukan kepastian fisik. Platform lain, khususnya model lama atau berbiaya lebih rendah, mungkin menolak modul SFP sepenuhnya atau memunculkan error ketidakcocokan jenis media.

Beralih ke arah lain lebih buruk: memasukkan modul 10G SFP+ ke port khusus SFP 1G-tidak akan berfungsi. Antarmuka listrik port SFP tidak dapat menggerakkan atau menerima sinyal 10 Gb/s. Modulnya mungkin cocok secara fisik, tetapi tautannya tidak akan pernah muncul.

Aturan verifikasinya sederhana:sebelum membeli optik, periksa matriks kompatibilitas perangkat keras perangkat host - bukan hanya bentuk slotnya. Cisco menerbitkan per-platformmatriks kompatibilitas transceiver, dan Juniper serta Arista memiliki daftar serupa. Jika matriks tidak secara eksplisit mencantumkan dukungan 1G SFP pada port SFP+ untuk model switch dan versi firmware spesifik Anda, jangan berasumsi bahwa ini akan berfungsi.

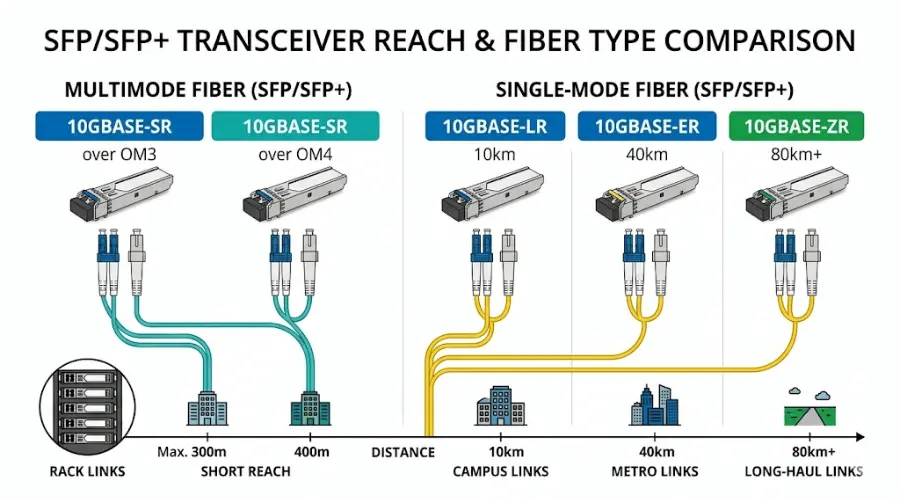

Jenis Serat, Konektor, dan Jangkauan

Kelompok SFP dan SFP+ menyertakan varian untuk jenis dan jarak media yang berbeda. Memilih rangkaian transceiver yang tepat hanyalah langkah pertama - Anda juga harus mencocokkan optik dengan pabrik serat yang sudah Anda pasang.

Modul 10GBASE-SR SFP+ dirancang untuk serat multimode 850 nm dan biasanya mencapai jarak 300 mserat OM3atau 400 mserat OM4. Modul 10GBASE-LR menggunakan 1310 nm pada serat-mode tunggal hingga 10 km. Jika Anda perlu menempuh jarak 40 km atau 80 km, Anda sedang mencari varian ER atau ZR dengan anggaran daya optik yang sesuai. Logika yang sama berlaku untuk SFP 1G: modul 1000BASE-SX pada multimode dapat menjangkau sekitar 550 m, sedangkan modul 1000BASE-ZX pada mode-tunggal dapat mencapai 80 km.

Dalam semua kasus, kedua ujung tautan harus menggunakan optik yang kompatibel dan cocokkonektor serat- biasanya dupleks LC untuk SFP dan SFP+. Jika Anda menyambung kepanel adaptordi rak patch, konfirmasikan bahwa jenis adaptor cocok sebelum memesan modul.

Opsi SFP Tembaga dan SFP+

Tidak semua penerapan SFP atau SFP+ melibatkan fiber. Modul 1000BASE-T SFP menyediakan port RJ45 tembaga untuk Ethernet 1G melalui kabel Cat5e/Cat6 hingga 100 m. Di sisi 10G, ada modul 10GBASE-T SFP+ tetapi biasanya hanya menjangkau jarak 30 m dan menggunakan daya yang jauh lebih besar - sehingga menjadi pertimbangan dalam sasis switch yang padat. Untuk jarak yang sangat pendek (di dalam rak atau antar rak yang berdekatan),SFP+ langsung-memasang kabel tembaga (DAC).menawarkan alternatif-biaya dan-latensi lebih rendah dibandingkan transceiver optik.

Bisakah Anda Menggunakan Modul SFP di Port SFP+?

Seringkali ya - tetapi hanya dalam kondisi tertentu. Inilah yang sebenarnya menentukan apakah ini berhasil:

• Dukungan platform:Switch atau router harus secara eksplisit mendukung operasi 1G SFP pada port SFP+-nya. Ini adalah kemampuan per-model, per-firmware. Misalnya, Cisco mendokumentasikan dukungan 1G SFP di banyak port Nexus dan Catalyst SFP+, namun tidak di semua kartu saluran atau semua versi perangkat lunak.
• Negosiasi kecepatan:Port harus dapat-bernegosiasi secara otomatis atau dikonfigurasi secara manual ke 1G. Pada beberapa platform Anda mungkin perlu memasukkan kecepatan 1000 dalam konfigurasi antarmuka.
• DOM dan pengkodean:Beberapa host memeriksa byte pengenal EEPROM modul. Jika modul diidentifikasi sebagai SFP (bukan SFP+), host yang ketat dapat menolaknya kecuali mode kompatibilitas 1G diaktifkan.

Kesimpulan praktisnya: jika Anda memigrasikan jaringan dari 1G ke 10G secara bertahap, memasukkan modul SFP 1G yang ada ke sakelar SFP+ baru dapat berfungsi selama transisi - tetapi verifikasi dukungan per-port sebelum penerapan.

Bisakah Anda Menggunakan Modul SFP+ di Port SFP?

Tidak. Spesifikasi kelistrikan SFP+ (SFF-8431) mendefinisikan antarmuka berkecepatan tinggi 10 Gb/s yang tidak dapat dikendarai oleh port host khusus SFP. Modul secara fisik akan duduk di dalam sangkar, tetapi tautannya tidak akan terjalin. Ini bukan masalah konfigurasi atau celah firmware - ini adalah batasan perangkat keras dari sirkuit SerDes port SFP.

Hubungan kompatibilitasnya bersifat satu-arah: beberapa port SFP+ dapat diturunkan ke 1G untuk modul SFP, namun port SFP tidak dapat ditingkatkan hingga 10G untuk modul SFP+.

Cara Memilih Antara SFP dan SFP+

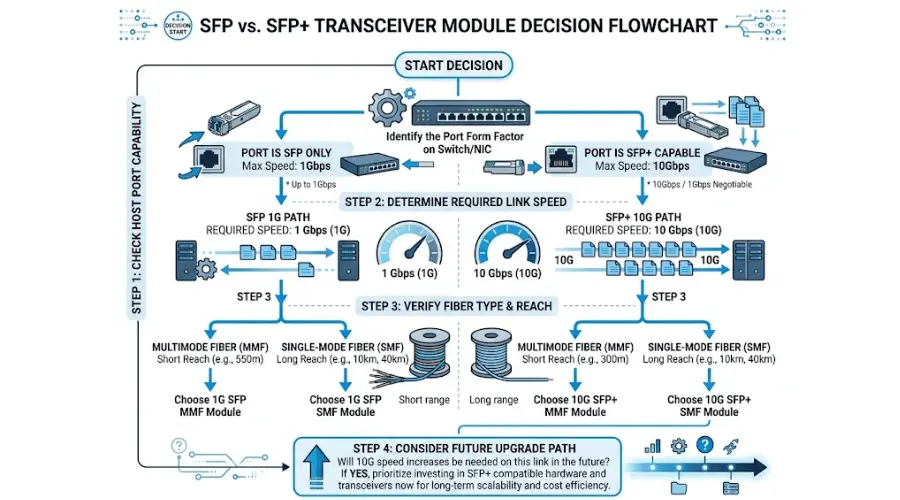

Memilih modul yang tepat bukanlah keputusan optik yang berdiri sendiri - ini adalah bagian dari desain tingkat-tautan yang melibatkan kemampuan host, infrastruktur serat, dan kebutuhan lalu lintas. Berikut adalah urutan verifikasi empat-langkah praktis yang kami gunakan saat meninjau kesesuaian transceiver untuk proyek penerapan:

Langkah 1: Konfirmasikan Kemampuan Port Host

Periksa switch, router, atau lembar data NIC untuk jenis port yang tepat. Cari pernyataan seperti "Port SFP+ mendukung 1G/10G" versus "Port SFP+, hanya 10G". Jika Anda bekerja dengan peralatan bekas atau rekondisi, pastikan juga versi firmware yang berjalan - firmware lama mungkin tidak mendukung operasi kecepatan ganda meskipun perangkat kerasnya mendukungnya.

Langkah 2: Tentukan Kecepatan Tautan yang Diperlukan

Cocokkan transceiver dengan kebutuhan throughput Anda yang sebenarnya. Penyediaan berlebihan ke 10G pada tautan yang tidak pernah melebihi 200 Mbps akan membuang-buang anggaran. Penyediaan yang kurang pada 1G pada uplink server yang secara teratur mencapai kecepatan jenuh pada 950 Mbps menciptakan hambatan yang harus Anda ulangi dalam beberapa bulan. Ukur atau perkirakan pemanfaatan puncak sebelum memutuskan.

Langkah 3: Verifikasi Jenis dan Jangkauan Serat

Identifikasi yang diinstalkabel seratjenis (single-mode OS2, multimode OM3/OM4), ujung konektor-face polish (UPC atau APC), dan jarak tautan. Kemudian pilih varian transceiver yang sesuai. Misalnya, jika Anda memiliki backbone multimode OM3 di antara dua bangunan yang berjarak 200 m, modul SFP+ 10GBASE-SR adalah pilihan yang tepat. Jika rentangnya 8 km pada mode-tunggal, 10GBASE-LR adalah pilihan yang tepat. Jika anggaran optik terbatas pada jangka panjang, Anda mungkin memerlukanattenuator optikdi sisi penerima untuk menghindari kelebihan beban pada detektor pada tautan pendek, atau Anda mungkin memerlukan{0}}optik ZR berdaya lebih tinggi untuk jangkauan yang lebih luas.

Langkah 4: Pertimbangkan Peningkatan Horizon

Jika Anda membeli switch baru dengan port SFP+ dan lalu lintas Anda saat ini hanya membutuhkan 1G, masih masuk akal untuk membeli infrastruktur yang mendukung SFP+. Anda dapat menjalankan modul 1G SFP sekarang (jika host mendukungnya) dan meningkatkan ke modul 10G SFP+ nanti - tanpa mengganti saklar. Ini adalah pendekatan bertahap yang umum dalam penyegaran jaringan kampus dan merupakan salah satu alasan praktis terkuat untuk memilih perangkat keras berkemampuan SFP+ bahkan ketika kebutuhan bandwidth saat ini sederhana.

Kesalahan Umum Saat Memilih Modul SFP atau SFP+

Menilai kecocokan berdasarkan kebugaran fisik.Kesalahan paling umum dan mahal. Modul tersebut masuk ke dalam sangkar, sehingga teknisi berasumsi bahwa modul tersebut akan berfungsi. Mungkin juga tidak. Selalu konfirmasikan melalui matriks kompatibilitas vendor, bukan dimensi kandang.

Mengabaikan ketidakcocokan jenis serat.Memasukkan optik-mode tunggal (1310 nm atau 1550 nm) ke dalam pabrik serat multimode, atau sebaliknya, tidak akan menghasilkan tautan atau tautan yang tidak dapat diandalkan dengan tingkat kesalahan yang tinggi. Hal ini penting terutama pada bangunan dengan serat campuran - lemari lama OM1 di samping tulang punggung OS2, misalnya.

Dengan asumsi semua tautan 10G membutuhkan serat.Untuk koneksi-rak di bawah 5 m, kabel SFP+ DAC lebih murah, latensi-lebih rendah, dan lebih sederhana dibandingkan sepasang transceiver optik pluskabel serat patch. Jangan menggunakan optik secara default ketika pemasangan langsung tembaga-adalah alat yang lebih baik untuk pekerjaan itu.

Mengabaikan dukungan DOM.Pemantauan Optik Digital (DOM) memungkinkan sakelar melaporkan-daya Tx, daya Rx, suhu, dan arus bias secara real-time dari transceiver. Beberapa modul-SFP/SFP+ pihak ketiga menonaktifkan atau membatasi DOM, sehingga menghilangkan visibilitas Anda terhadap kesehatan tautan. Jika Anda mengandalkan pemantauan, pastikan DOM didukung dan berfungsi pada kombinasi modul dan platform tertentu.

SFP vs SFP+ dalam Skenario Penerapan Nyata

Uplink Saklar Akses Kantor Cabang

Kantor cabang dengan 20 pengguna dan sirkuit WAN 100 Mbps tidak memerlukan uplink internal 10G. Modul 1000BASE-LX SFP pada serat-mode tunggal yang menghubungkan sakelar akses cabang ke router distribusi-efektif dari segi biaya dan sepenuhnya memadai. Mengupgrade ke SFP+ di sini akan menambah biaya tanpa manfaat operasional.

Konektivitas Server Pusat Data

Host virtualisasi yang menjalankan 30 VM dengan lalu lintas internal agregat melebihi 4 Gbps memerlukan uplink 10G SFP+ NIC. Di lingkungan-kepadatan tinggi denganKabel MTP/MPOantara switch leaf dan spine, 10G SFP+ adalah baseline - dan banyak organisasi sudah beralih ke 25G SFP28 untuk port yang menghadap server-.

Peningkatan Tulang Punggung Kampus

Kampus universitas dengan backbone fiber 1G mengalami kemacetan selama jam sibuk perkuliahan adalah contoh yang tepat untuk meningkatkan ke 10G SFP+ pada pabrik fiber mode tunggal-yang sudah ada. Jika switch backbone memiliki port SFP+, upgrade hanya memerlukan port baruModul transceiver 10GBASE-LR- tidak ada-pengkabelan ulang fiber, tidak ada penggantian sakelar.

Melampaui SFP+: Dimanakah 10G Cocok dalam Gambaran yang Lebih Besar?

SFP+ bukan satu-satunya faktor bentuk 10G.Modul XFPmerupakan standar 10G sebelumnya dengan jejak fisik lebih besar dan konsumsi daya lebih tinggi; mereka masih ditemukan di beberapa DWDM dan platform telekomunikasi namun sebagian besar telah digantikan oleh SFP+ di Ethernet perusahaan. Untuk 40G, industri berpindah keModul QSFP+; untuk 100G, untukModul QSFP28. Perkembangan dari SFP ke SFP+ ke SFP28 (25G) mengikuti faktor bentuk MSA yang sama, yang berarti port SFP28 pada switch yang lebih baru sering kali dapat menerima modul SFP+ (10G) dan SFP (1G) - berlaku logika kompatibilitas mundur bersyarat yang sama-berlaku.

Kesimpulan

Perbedaan antara SFP dan SFP+ pada dasarnya terletak pada kecepatan garis - 1G versus 10G - yang dibangun di atas faktor bentuk fisik yang sama. Hubungan kompatibilitasnya tidak simetris: beberapa port SFP+ mendukung modul SFP 1G, namun tidak ada port SFP yang mendukung modul 10G SFP+. Setiap keputusan pembelian harus dimulai dengan matriks kompatibilitas perangkat host, kemudian beralih ke jenis dan jangkauan serat, dan terakhir mempertimbangkan jalur peningkatan.

Jika Anda merencanakan pembelian transceiver, mulailah dengan melihat daftar kompatibilitas untuk model switch dan firmware spesifik Anda. Cocokkan optik dengan Andapemasangan kabel, konfirmasikan dukungan DOM jika Anda memerlukan pemantauan, dan pilih modul yang sesuai dengan kebutuhan throughput Anda yang sebenarnya - bukan modul yang terdengar lebih cepat di atas kertas.

Pertanyaan yang Sering Diajukan

Apakah SFP sama dengan SFP+?

Tidak. Keduanya merupakan faktor bentuk transceiver pluggable yang berbagi sangkar fisik yang sama, namun SFP beroperasi pada 1 Gbps dan SFP+ beroperasi pada 10 Gbps. Spesifikasi antarmuka kelistrikan berbeda - SFP+ memerlukan SerDes 10 Gb/s yang ditentukan di dalamnyaSFF-8431- itulah sebabnya keduanya tidak dapat dipertukarkan secara universal.

Bisakah saya menggunakan modul SFP 1G di port SFP+ 10G?

Di banyak platform, ya - jika perangkat host secara eksplisit mendukung operasi 1G pada port SFP+ tersebut. Periksa matriks kompatibilitas transceiver vendor switch untuk model dan versi firmware Anda yang sebenarnya. Jangan mengandalkan kebugaran fisik sebagai bukti kecocokan.

Bisakah saya menggunakan modul 10G SFP+ di port SFP 1G?

Tidak. Perangkat keras port SFP tidak dapat mendukung antarmuka listrik 10 Gb/s. Modul akan dimasukkan secara fisik tetapi tautannya tidak akan muncul.

Apakah SFP+ hanya serat, atau mendukung tembaga?

SFP+ mendukung serat dan tembaga. Varian serat meliputi 10GBASE-SR (multimode), 10GBASE-LR dan 10GBASE-ER (mode-tunggal). Opsi tembaga mencakup modul 10GBASE-T RJ45 (biasanya hingga 30 m) dan kabel tembaga sambungan langsung SFP+ untuk koneksi intra-rak pendek.

Mana yang harus saya pilih untuk peningkatan mendatang - SFP atau SFP+?

Jika peta jalan jaringan Anda mencakup jalur apa pun menuju throughput yang lebih tinggi, belilah sakelar dengan port SFP+ (atau SFP28). Anda dapat menjalankan modul 1G SFP sekarang dan menukarnya ke 10G SFP+ nanti tanpa mengganti infrastruktur. Jika lingkungan Anda akan tetap menggunakan 1G tanpa batas waktu dan anggaran adalah kendala utama, peralatan khusus SFP-masih merupakan pilihan praktis.

Apa perbedaan antara SFP+ dan SFP28?

SFP28 adalah langkah berikutnya - menggunakan faktor bentuk yang sama tetapi mendukung kecepatan saluran 25 Gbps. Port SFP28 biasanya menerima modul SFP+ (10G) dan SFP (1G) dengan aturan kompatibilitas mundur bersyarat yang sama-: periksa dokumentasi perangkat host Anda sebelum menganggapnya berfungsi.
