Saat memilih kabel serat mode tunggal untuk instalasi baru, pilihan antara OS1 dan OS2 tergantung pada jarak tautan spesifik Anda, lingkungan instalasi, transceiver optik, dan kebutuhan jaringan di masa depan. Fiber OS1 biasanya digunakan untuk link mode tunggal dalam ruangan yang lebih pendek, sedangkan fiber OS2 memberikan redaman yang lebih rendah dan lebih disukai untuk penerapan jaringan-jarak yang lebih panjang, di luar ruangan, dan dapat diskalakan.
Panduan ini menjelaskan perbedaan nyata antara serat OS1 dan OS2 - termasuk nilai atenuasi yang ditentukan oleh standar internasional, konstruksi kabel, kemampuan jarak, kompatibilitas, dan proses pemilihan praktis. Jika Anda memerlukan gambaran singkat tentangrakitan kabel seratdan bagaimana kabel patch mode tunggal masuk ke dalam kategori ini, bagian di bawah ini akan membantu.
Jawaban Cepat: Kapan Memilih OS1 vs OS2 Fiber
Pilih serat OS1ketika proyek Anda melibatkan pemasangan kabel gedung dalam ruangan dengan tautan mode tunggal yang lebih pendek - misalnya, ruang peralatan, tulang punggung kantor, atau koneksi kampus internal - dan ketika kinerja atenuasi OS1 mencukupi untuk anggaran tautan Anda.
Pilih serat OS2ketika proyek Anda memerlukan jarak transmisi yang lebih jauh, redaman yang lebih rendah, perutean luar ruangan atau dalam/luar ruangan, tulang punggung kampus, jaringan metro atau telekomunikasi, atau ketika Anda menginginkan margin optik yang lebih besar untuk perluasan di masa mendatang dan optik{0}}berkecepatan lebih tinggi.
Aturan praktisnya: jika rute Anda tetap berada di dalam satu gedung dan pendek, OS1 dapat bekerja dengan baik. Jika rute tersebut melintasi gedung, berjalan di luar ruangan, atau mungkin berkembang di masa depan, OS2 hampir selalu merupakan investasi yang lebih aman karena memberikan margin link budget yang lebih besar.
Apa Itu Kabel Fiber OS1 dan OS2?
OS1 dan OS2 adalah kategori kinerja untukkabel serat mode tunggal, didefinisikan dalam standar perkabelan terstruktur internasionalISO/IEC 11801. Keduanya menggunakan serat mode tunggal 9/125 µm, yang berarti inti optik kecil dengan diameter kelongsong 125 µm. Serat kaca yang mendasari kedua kategori biasanya diproduksi untukITU-T G.652spesifikasi - standar serat mode tunggal yang paling banyak diterapkan secara global.
Perbedaan OS1/OS2 bukan terletak pada serat kaca itu sendiri, namun pada kinerja serat kabel - khususnya, berapa banyak kehilangan sinyal (atenuasi) yang diperbolehkan terjadi pada seluruh rangkaian kabel per kilometer. Ini adalah nuansa penting: serat G.652D yang sama dapat muncul di produk kabel berperingkat OS1 dan berperingkat OS2, bergantung pada konstruksi kabel dan redaman kabel yang dihasilkan.
Jangan bingung antara OS1 dan OS2 dengan tipe serat OM. OS1 dan OS2 adalah kategori mode tunggal, sedangkanOM3, OM4, dan OM5 adalah kategori serat multimode yang dirancang untuk berbagai aplikasi dan jenis transceiver. Jika Anda membandingkan opsi multimode, lihat panduan kamimultimode OM1Danmultimode OM2kabel tempel.

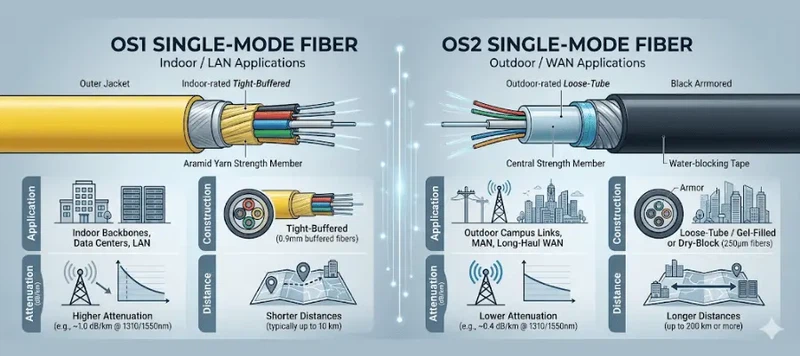

Serat OS1 vs OS2: Tabel Perbandingan
| Jenis serat | Mode tunggal (kelas 9/125 µm) | Mode tunggal (kelas 9/125 µm) |
| Atenuasi maksimum (sesuai ISO/IEC 11801) | 1,0 dB/km pada 1310 nm dan 1550 nm | 0,4 dB/km pada 1310 nm, 1383 nm, dan 1550 nm |
| Konstruksi kabel umum | Ketat-buffered (dalam ruangan) | Desain-tabung longgar atau dalam/luar ruangan |
| Aplikasi khas | Tulang punggung bangunan dalam ruangan, ruang peralatan | Tulang punggung luar ruangan, kampus, metro, telekomunikasi, interkoneksi pusat data |
| Potensi jarak | Lebih pendek (dibatasi oleh redaman yang lebih tinggi) | Lebih lama (diaktifkan dengan redaman yang lebih rendah) |
| Biaya relatif | Biasanya lebih rendah | Biasanya lebih tinggi (bervariasi berdasarkan konstruksi dan jumlah serat) |
| Pemeriksaan-masa depan | Cukup untuk sambungan dalam ruangan yang pendek dan stabil | Lebih baik untuk perluasan jaringan dan-peningkatan kecepatan yang lebih tinggi |
Selalu konfirmasikan lembar data kabel yang tepat,spesifikasi pemancar, dan menghubungkan anggaran sebelum membuat pilihan akhir. Tabel di atas memberikan gambaran praktis, namun kondisi proyek Anda menentukan pilihan yang tepat.
OS1 vs OS2 Fiber: Atenuasi dan Jarak
Atenuasi - hilangnya sinyal optik saat cahaya merambat melalui kabel serat - adalah perbedaan paling terukur antara OS1 dan OS2. MenurutISO/IEC 11801, serat kabel OS1 memungkinkan redaman maksimum 1,0 dB/km pada 1310 nm dan 1550 nm, sedangkan OS2 memungkinkan redaman maksimum hanya 0,4 dB/km pada 1310 nm, 1383 nm, dan 1550 nm.
Secara praktis, ini berarti bahwa pada panjang kabel yang sama, tautan OS2 kehilangan sinyal yang jauh lebih sedikit dibandingkan tautan OS1. Kerugian yang lebih rendah memberi OS2 lebih banyak ruang dalam anggaran tautan, yang berarti jarak yang dapat dicapai lebih jauh atau lebih banyak margin untuk titik koneksi di sepanjang rute.
Namun, jangan menganggap jarak sebagai angka tetap berdasarkan kategori kabel saja. Dalam jaringan nyata, jangkauan maksimum suatu tautan bergantung pada beberapa faktor yang bekerja sama: daya peluncuran transceiver optik dan sensitivitas penerima, panjang gelombang pengoperasian, redaman serat per kilometer, jumlah dan kualitas konektor, rugi-rugi sambungan, rugi-rugi panel patch, rugi-rugi tikungan pada rute, dan margin keselamatan teknik yang Anda masukkan ke dalam desain. Misalnya, 10GBASE-LRModul SFP+beroperasi pada 1310 nm memiliki anggaran daya dan jangkauan yang berbeda dibandingkan modul 10GBASE-ER pada 1550 nm - bahkan pada kabel yang sama.
Dalam proyek nyata, panjang rute sering kali lebih panjang dari-jarak denah lantai. Jalur kabel melalui riser, baki, saluran, dan panel tempel menambah meteran yang mudah diremehkan selama perencanaan.
OS1 vs OS2 Fiber: Konstruksi Kabel
Kabel OS1 umumnya dibuat dengan-konstruksi buffer yang ketat, yang membuatnya lebih mudah untuk ditangani di dalam gedung, diakhiri pada panel tempel, dan dirutekan melalui ruang peralatan. Kabel dengan buffer-yang rapat memiliki masing-masing serat yang dilapisi dengan lapisan pelindung, sehingga memberikan fleksibilitas yang baik dan konektorisasi langsung.
Kabel OS2 lebih sering dikaitkan dengan konstruksi-tabung longgar, di mana serat berada di dalam tabung-berisi gel atau kering-yang dilindungi dari kelembapan, variasi suhu, dan tekanan mekanis. Desain ini lebih cocok untuk lingkungan saluran luar ruangan, bawah tanah, udara, dan kampus. Banyakkabel serat optik massalyang digunakan di jaringan tulang punggung luar ruangan adalah-desain OS2 tabung yang longgar.
Meskipun demikian, OS1 dan OS2 tidak boleh dipahami hanya sebagai label "dalam ruangan vs luar ruangan". Kabel berperingkat OS2-juga dapat diproduksi dengan jaket berperingkat-dalam ruangan (LSZH, PVC, atau pleno) yang cocok untuk-penggunaan gedung. Faktor-faktor penting adalah bahan selubung, tingkat nyala api,-desain penahan air, kekuatan tarik, dan kepatuhan terhadap peraturan bangunan setempat - bukan hanya sebutan OS.
OS1 vs OS2 Fiber: Aplikasi
Dimana OS1 biasa digunakan
OS1 adalah pilihan praktis untuk pemasangan kabel terstruktur dalam ruangan di mana jarak terbatas dan tekanan lingkungan rendah. Aplikasi yang umum mencakup tautan tulang punggung gedung perkantoran antar ruang telekomunikasi, patching pusat data internal dalam jarak pendek, pemasangan kabel tulang punggung LAN perusahaan dalam satu lantai atau gedung, dan tautan gedung kampus pendek yang seluruh rutenya tetap berada di dalam ruangan.
Dimana OS2 biasa digunakan
OS2 adalah pilihan standar jika terjadi kehilangan yang lebih rendah, jangkauan yang lebih panjang, atau paparan di luar ruangan. Aplikasi umum meliputitulang punggung kampus luar ruangandan membangun-untuk-membangun tautan, akses telekomunikasi dan jaringan agregasi, backhaul ISP, jaringan area metropolitan, interkoneksi pusat data (DCI) antar fasilitas, dan tautan apa pun yang memungkinkan perluasan di masa depan.
Khusus untuk pusat data modern, OS2 sering kali lebih disukai bahkan untuk patching internal karena redaman yang lebih rendah mendukung optik berkecepatan tinggi (100G, 400G) dan patching padat dengan lebih banyak konektor di jalurnya. Tautan pendek dengan terlalu banyak titik patching masih dapat menggagalkan anggaran tautan jika redaman OS1 kecil.
OS1 vs OS2 Fiber: Standar dan Spesifikasi
Sebutan OS1 dan OS2 berasal dariISO/IEC 11801, standar pemasangan kabel generik internasional untuk lokasi pelanggan. Serat mode tunggal yang mendasarinya biasanya ditentukan untukITU-T G.652, yang mendefinisikan atribut geometris, mekanis, dan transmisi serat mode tunggal standar. Standar relevan lainnya mencakup IEC 60793-2-50 (klasifikasi serat optik), TIA-568 (kabel terstruktur Amerika Utara), dan EN 50173 (kabel terstruktur Eropa).
Saat meninjau lembar data kabel, lihat lebih jauh dari label "OS1" atau "OS2". Verifikasi atenuasi pada 1310 nm dan 1550 nm, diameter medan mode, kinerja tekukan (khususnya untuk perutean ketat), kisaran suhu pengoperasian, peringkat jaket kabel dan klasifikasi api, kekuatan tarik, dan apakah kabel menggunakan konstruksi pemblokiran air atau lapis baja. Untukkonektor serat optikdan kabel patch, periksa juga jenis semir konektor - UPC atau APC - karena hal ini mempengaruhi kehilangan pengembalian dan kompatibilitas.
OS1 vs OS2 Fiber: Kompatibilitas dan Pencampuran
Serat OS1 dan OS2 dapat dihubungkan secara fisik jikaadaptor serat optikdan jenis konektor cocok dengan - LC ke LC, SC ke SC, dan seterusnya. Namun, tautan campuran OS1/OS2 harus dievaluasi berdasarkan kinerja atenuasi segmen terlemah dan total kerugian-ke-end.
Sebelum menggabungkan OS1 dan OS2 dalam tautan yang sama, periksa apakah jenis konektor (LC, SC, FC, ST), semir konektor (UPC atau APC), dan jenis serat (seluruh mode tunggal) konsisten. Kemudian hitung total kerugian penyisipan termasuk semua konektor, sambungan, dan panel tempel di jalur tersebut, dan bandingkan dengan anggaran daya yang tersedia pada transceiver dengan margin keamanan yang sesuai.
Untuk jaringan{0}}yang sangat penting, menjaga konsistensi instalasi kabel (misalnya semua OS2) dan mendokumentasikan setiap segmen akan mengurangi risiko pemecahan masalah dan menyederhanakan peningkatan versi di masa mendatang.
Cara Memilih Antara Fiber OS1 dan OS2
Langkah 1: Ukur panjang rute sebenarnya
Mulailah dengan rute kabel sebenarnya, bukan jarak-garis lurus antar titik akhir. Sertakan semua perutean melalui baki kabel, riser, saluran, lemari, dan panel tempel. Jika total rutenya pendek dan seluruhnya berada di dalam ruangan, OS1 mungkin cukup. Jika rutenya panjang, melintasi antar gedung, atau mungkin diperpanjang di masa mendatang, OS2 adalah pilihan default yang lebih baik.
Langkah 2: Evaluasi lingkungan instalasi
Jika suatu saat rute meninggalkan gedung, perlakukan konstruksi kabel dan rating jaket sebagai pemeriksaan desain wajib. Untuk lingkungan dalam ruangan, pastikan tingkat nyala api memenuhi peraturan bangunan setempat (LSZH, OFNR, OFNP, dll.). Untuk lingkungan luar ruangan, verifikasi-pemblokiran air, ketahanan terhadap sinar UV, kekuatan tarik, dan kisaran suhu. Untuk lingkungan industri atau lapangan yang keras, pertimbangkansolusi FTTAdengan konektor yang kokoh.
Langkah 3: Cocokkan serat dengan transceiver optik
Kabel serat danmodul transceiver optikharus dipilih bersama. SFP+ 10GBASE-LR memiliki jangkauan dan anggaran daya yang berbeda dari a100GBASE-LR4 QSFP28, padahal sama-sama menggunakan fiber mode tunggal. Jangan memilih kabel hanya berdasarkan "jarak OS1" atau "jarak OS2" yang umum - selalu bandingkan lembar data transceiver dengan tautan serat lengkap.
Langkah 4: Hitung anggaran tautan
Anggaran tautan dasar mencakup atenuasi serat (panjang × dB/km), kehilangan konektor (biasanya 0,3–0,5 dB per pasangan berpasangan untuk konektor standar), kehilangan sambungan (biasanya 0,1 dB per sambungan fusi), setiap panel patch atau kerugian sambungan silang, tunjangan kerugian tekukan, dan margin keamanan teknik (biasanya 2–3 dB). Jika total kerugian berada di bawah anggaran daya modul optik yang tersedia, sambungan harus beroperasi dengan andal. Jika marginnya terlalu sempit, pertimbangkan-kabel dengan loss lebih rendah, titik koneksi lebih sedikit, konektor-berkualitas lebih tinggi, atau transceiver lain.
Langkah 5: Rencanakan ekspansi di masa depan
Jika jaringan Anda nantinya memerlukan jarak yang lebih jauh, titik patching perantara tambahan, atau migrasi ke optik berkecepatan lebih tinggi (seperti 100G atau 400G), OS2 memberikan ruang yang lebih besar. Pemeriksaan-masa depan bukan hanya soal kecepatan - namun juga berarti memberikan margin optik yang cukup untuk peningkatan peralatan dan titik koneksi tambahan yang akan bertambah seiring waktu.
OS1 vs OS2 Fiber: Skenario Seleksi
| Skenario | Persyaratan utama | Kabel yang direkomendasikan | Mengapa |
|---|---|---|---|
| Tulang punggung riser dalam ruangan sepanjang 300 m di gedung perkantoran | Jarak pendek, dalam ruangan,-sensitif terhadap biaya | OS1 mungkin cukup | Rutenya pendek, seluruhnya di dalam ruangan, dan link budgetnya nyaman dengan redaman 1,0 dB/km |
| Patching pusat data dengan-optik berkecepatan tinggi dan koneksi-silang yang padat | Kerugian rendah, skalabilitas, jumlah konektor tinggi | OS2 lebih disukai | Beberapa titik patch menghabiskan anggaran; 0,4 dB/km memberikan margin lebih besar untuk optik 100G/400G |
| Rute saluran kampus sepanjang 2 km antara dua gedung | Luar ruangan, jarak lebih jauh, perlindungan lingkungan | OS2 dengan konstruksi tabung longgar-luar ruangan | Rute terkena kondisi luar ruangan; redaman yang lebih rendah mendukung jarak dengan margin |
| Akses telekomunikasi atau jaringan tulang punggung metro | Jarak jauh, kerugian rendah,-keandalan tingkat operator | OS2 | Atenuasi rendah penting untuk-tautan jarak jauh; konstruksi tabung-longgar memberikan perlindungan lingkungan |
Kesalahan Umum Saat Memilih Fiber OS1 atau OS2
Memilih hanya berdasarkan jarak.
Jarak memang penting, tapi itu hanya salah satu variabel dalam link budget. Anggaran daya transceiver, jumlah konektor, kualitas sambungan, dan margin keamanan semuanya memengaruhi keandalan sambungan. Tautan sepanjang 500 m dengan enam titik patch dan konektor kotor dapat gagal bahkan pada kabel OS2.
Dengan asumsi OS2 hanya untuk penggunaan di luar ruangan.
Kabel OS2 dapat diproduksi dengan-bahan jaket khusus dalam ruangan. Banyak pusat data modern dan gedung kampus menggunakan serat OS2 di dalam ruangan karena atenuasi yang lebih rendah memberikan skalabilitas yang lebih baik - terutama seiring dengan peningkatan kecepatan tautan.
Mengabaikan anggaran tautan.
Memilih kategori kabel yang tepat tidak menjamin kinerja link. Terlalu banyak konektor, sambungan yang buruk, tikungan yang sempit, atau permukaan ujung yang kotor dapat mengikis margin optik di bawah yang dibutuhkan transceiver. Selalu hitung dan dokumentasikan link budget.
Membingungkan OS1/OS2 dengan tipe serat OM.
OS1 dan OS2 adalah kategori mode tunggal.OM3DanOM4adalah kategori multimode. Mereka tidak dapat dipertukarkan dan memerlukan transceiver yang berbeda.
Dengan asumsi OS2 secara otomatis mendukung 100G atau 400G.
Kabel fiber hanyalah salah satu bagian dari penghubung. Pengoperasian-kecepatan tinggi bergantung pada transceiver optik, rencana panjang gelombang, kualitas konektor, kondisi serat, dan total anggaran tautan yang bekerja sama.
Sebelum Anda Memesan: Daftar Periksa Spesifikasi Kabel OS1/OS2
Sebelum melakukan pemesanan kabel, konfirmasikan spesifikasi berikut dengan pemasok Anda untuk memastikan produk sesuai dengan persyaratan pemasangan Anda:
- Kategori kabel: OS1 atau OS2
- Jumlah serat (jumlah inti)
- Standar serat: G.652D atau sesuai spesifikasi
- Konstruksi kabel: tabung-penyangga rapat,-longgar, atau dalam/luar ruangan
- Jenis jaket dan tingkat api: LSZH, PVC, OFNR, OFNP, atau tingkat-luar ruangan
- Jenis konektor jika memesan kabel patch: LC, SC, FC, ST
- Poles konektor: UPC atau APC
- Kerugian penyisipan dan kerugian pengembalian sesuai laporan pengujian pabrikan
- Toleransi panjang
- Kisaran suhu pengoperasian
- Persyaratan khusus apa pun: lapis baja,-terhalang air,-tahan hewan pengerat, dll.
Jika Anda memerlukan bantuan dalam menentukan kabel yang tepat, Anda bisahubungi tim teknis kamiuntuk dukungan lembar data dan panduan anggaran tautan.
FAQ: OS1 vs OS2 Serat
Apa perbedaan utama antara serat OS1 dan OS2?
Perbedaan utamanya adalah kinerja redaman kabel. OS1 mengizinkan maksimum 1,0 dB/km, sedangkan OS2 mengizinkan maksimum 0,4 dB/km, sebagaimana ditentukan dalamISO/IEC 11801. Redaman yang lebih rendah ini membuat OS2 cocok untuk jarak yang lebih jauh dan link budget yang lebih menuntut.
Apakah OS2 selalu lebih baik dari OS1?
Belum tentu. Untuk tautan dalam ruangan pendek yang anggaran tautannya sesuai, OS1 sudah memadai dan lebih-efektif biaya. OS2 memberikan kinerja yang lebih baik untuk jarak yang lebih jauh, jumlah konektor yang lebih banyak, dan perluasan di masa mendatang - namun setiap tautan harus dievaluasi berdasarkan kebutuhannya masing-masing.
Bisakah serat OS2 digunakan di dalam ruangan?
Ya. Serat OS2 dapat digunakan di dalam ruangan jika jaket kabel, tingkat nyala api, dan konstruksinya mematuhi kode bangunan yang relevan. Penunjukan OS2 mendefinisikan kinerja atenuasi, bukan membangun-kepatuhan kode - yang bergantung pada jaket dan konstruksi kabel.
Bisakah serat OS1 dan OS2 dicampur dalam tautan yang sama?
Mereka dapat dihubungkan secara fisik jika jenis konektor dan semirnya kompatibel. Namun, total kinerja link harus dihitung berdasarkan redaman setiap segmen ditambah semua kerugian konektor dan sambungan. Untuk sambungan kritis, kategori kabel yang konsisten di seluruh jalur lebih disukai.
Apakah OS1 dan OS2 menggunakan konektor yang sama?
Ya, keduanya bisa menggunakan hal yang samakonektor serat optikjenis - LC, SC, FC, ST, dan lain-lain. Anda juga harus memastikan jenis pemoles konektor (UPC atau APC) konsisten di seluruh tautan.
Apakah OS2 secara otomatis mendukung 100G atau 400G?
Tidak. Kategori kabel hanya satu faktor. 100Dukungan G dan 400G bergantung pada modul transceiver optik, panjang gelombang, jarak tautan, kualitas konektor, dan total anggaran tautan. OS2 memberikan redaman lebih rendah yang diperlukan untuk-optik berkecepatan tinggi ini, namun tautan lengkapnya harus divalidasi.
Referensi dan Sumber Teknis
- ISO/IEC 11801-1:2017- Pengkabelan umum untuk lokasi pelanggan (mendefinisikan kategori OS1 dan OS2)
- ITU-T G.652 (2024)- Karakteristik serat optik dan kabel-mode tunggal
- IEC 60793-2-50 - Serat optik, spesifikasi produk untuk serat mode tunggal-kelas B
- TIA-568 - Standar Kabel Telekomunikasi Gedung Komersial (Amerika Utara)
- EN 50173 - Teknologi informasi, sistem pengkabelan umum (standar Eropa yang selaras dengan ISO/IEC 11801)
Ditinjau oleh: Tim Teknis Serat Optik FOCC. Terakhir diperbarui: 2025.
