Haruskah Anda Memilih Mode Tunggal vs Serat Multimode?

Serat multimode tidak lebih murah. Saya perlu menyampaikan hal ini terlebih dahulu karena saya telah menghabiskan terlalu banyak waktu untuk menelepon tim pengadaan yang terpengaruh oleh kesalahpahaman ini. Kabelnya lebih murah per meternya ya. Namun ketika Anda menambahkan transceiver, mempertimbangkan siklus peningkatan, dan memperhitungkan kemungkinan bahwa jaringan 10G Anda akan membutuhkan kapasitas 100G dalam waktu empat tahun, mode tunggal sering kali lebih unggul.

Meskipun demikian, saya di sini bukan untuk memberi tahu Anda bahwa mode tunggal selalu menjadi jawabannya. Tidak. Banyak aplikasi yang benar-benar mendapat manfaat dari multimode. Masalahnya adalah sebagian besar artikel perbandingan menganggap hal ini seperti latihan teknis yang netral padahal sebenarnya pertanyaan perencanaan keuangan dengan jangka waktu sepuluh-tahun.

Saya bekerja di sisi komersial di FOCC, dan saya telah terlibat dalam proyek fiber di seluruh pusat data, penerapan 5G, dan jaringan kampus perusahaan. Apa yang saya pelajari adalah bahwa pilihan antara mode tunggal dan multimode hampir tidak pernah bergantung pada kemampuan teknis. Keduanya bekerja. Pertanyaannya adalah mana yang lebih hemat biaya selama masa pakai infrastruktur Anda, dan perhitungannya bergantung pada faktor-faktor yang jarang muncul dalam lembar spesifikasi.

Should You Choose Single Mode Vs Multimode Fiber?

Jarak menentukan segalanya

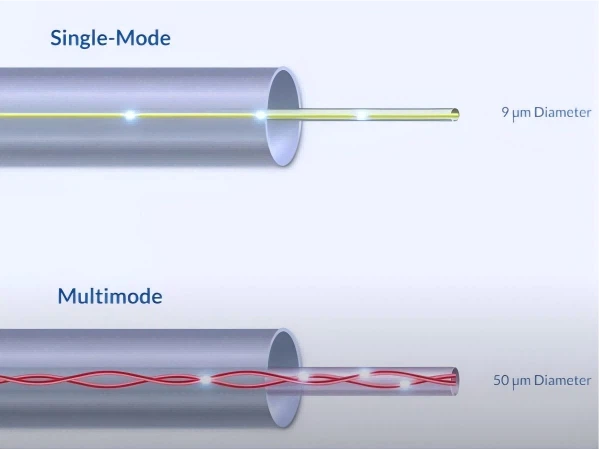

Perbedaan diameter inti menjelaskan mengapa serat-serat ini berperilaku sangat berbeda. Mode tunggal menggunakan inti berukuran 9μm, kira-kira-sepersepuluh lebar rambut manusia. Cahaya merambat dalam satu jalur dengan dispersi minimal. Serat multimode memiliki inti 50μm (atau 62,5μm pada tingkat OM1/OM2 lama), memungkinkan ratusan mode cahaya menyebar secara bersamaan. Mode-mode tersebut menempuh panjang jalur yang berbeda, dan tiba pada waktu yang sedikit berbeda. Penyebaran modal ini membatasi seberapa jauh sinyal dapat bergerak sebelum menjadi tidak terbaca.

Batas 10Gbps

OM4 <400m

Batas 100Gbps

OM4 <150m

Batas 400Gbps

OM4 <100m

Pada 10Gbps, efek dispersi ini menjaga multimode OM4 di bawah 400 meter. Pada 100Gbps, batasnya turun menjadi 150 meter. Pada 400Gbps, Anda hanya melihat jarak 100 meter.

Mode tunggal tidak memiliki masalah ini. Serat OS2 yang sama membawa 10Gbps untuk jarak 40 kilometer menggunakan optik ER, atau 400Gbps untuk jarak 10 kilometer menggunakan modul LR4. Serat itu sendiri bukanlah faktor pembatas. Hanya transceiver yang menentukan jangkauan Anda.

Jadi pertanyaan pertama dalam setiap keputusan fiber adalah: berapa lama jangka waktu terpanjang Anda?

Jika setiap tautan dalam proyek Anda berada di bawah 150 meter, multimode tetap dapat digunakan pada 100Gbps. Jika satu link backbone penting mencapai 300 meter, Anda memerlukan mode tunggal untuk segmen tersebut. Dan begitu Anda membeli transceiver mode tunggal, dinamika biaya berubah.

Rincian biaya sebenarnya

Saya akan menunjukkan angka sebenarnya karena pernyataan samar tentang "multimode menjadi lebih murah" tidak membantu siapa pun mengambil keputusan.

Kabel seratpenetapan harga(perkiraan, pesanan massal):

Mode tunggal OS2 dalam/luar ruangan: $0,06 hingga $0,10 per meter

Multimode OM3: $0,18 hingga $0,22 per meter

Multimode OM4: $0,25 hingga $0,32 per meter

Multimode OM5: $0,35 hingga $0,45 per meter

Kabel mode tunggal harganya 60-70% lebih murah dibandingkan kabel multimode yang setara. Ini mengejutkan banyak orang. Asumsi bahwa "lebih sederhana=lebih murah" tidak berlaku di sini karena profil inti indeks-bertingkat multimode memerlukan manufaktur yang lebih kompleks daripada desain indeks langkah mode tunggal.

Harga transceiver (kompatibel-pihak ketiga, pasar 2024-2025):

Untuk 10 tautan Gigabit yang menggunakan modul SFP+, varian SR multimode berharga sekitar $20 hingga $25. LR mode tunggal berharga $27 hingga $34. Itu adalah premi 35-40% untuk mode tunggal, sekitar $9 per transceiver.

Untuk tautan 100 Gigabit yang menggunakan modul QSFP28, multimode SR4 berharga sekitar $99. Mode tunggal CWDM4 berharga $209, dan LR4 untuk jarak yang lebih jauh mencapai $399. Kesenjangan tersebut melebar secara signifikan pada kecepatan yang lebih tinggi.

Untuk 400 Gigabit, multimode SR8 berharga sekitar $219 sementara mode tunggal DR4 berharga $549 dan FR4 mencapai $719.

Biaya transceiver ini mendominasi penerapan-jarak pendek. Tautan sepanjang 50 meter tidak menggunakan banyak kabel, jadi perbedaan $110 antara transceiver 100G SR4 dan CWDM4 melebihi penghematan kabel.

Perbandingan biaya tautan pada jarak berbeda (100Gbps):

50 Meter

Jalur Multimode:

$99 (Optik) + $16 (Kabel)

Jumlah: ~$214

Jalur Mode Tunggal:

$209 (Optik) + $8 (Kabel)

Jumlah: ~$227

Multimode menang dengan $13

150 Meter

Jalur Multimode:

$99 (Optik) + $48 (Kabel)

Jumlahnya: $147

Jalur Mode Tunggal:

$209 (Optik) + $12 (Kabel)

Jumlahnya: $221

Multimode menang dengan $74

300 Meter

Multimode SR4:

Tautan Gagal

Jalur Mode Tunggal:

$209 (Optik) + $24 (Kabel)

Jumlahnya: $233

Mode tunggal sangat penting

Titik crossover berada sekitar 200-250 meter untuk aplikasi 100Gbps. Di bawahnya, biaya multimode lebih murah per tautan. Di atas itu, multimode tidak berfungsi sama sekali.

Five-year cost projection

Proyeksi biaya lima{0}}tahun

Di sinilah keputusan pengadaan menjadi menarik. Atau menyakitkan, tergantung apakah Anda merencanakannya ke depan.

Sebuah perusahaan memasang multimode OM3 untuk jaringan 10Gbps hari ini. Setiap tautan mungkin berharga $45 termasuk transceiver dan kabel. Tampaknya ekonomis.

Tiga tahun kemudian, kebutuhan bandwidth mendorong mereka menuju 100Gbps. Namun OM3 hanya mencapai 100 meter dengan kecepatan tersebut, dan beberapa backbone run mencapai 180-250 meter. Tautan tersebut tidak akan berfungsi dengan optik 100G SR4.

Pilihan pada saat itu:

Ganti OM3 dengan OM4 (peningkatan marjinal, masih terbatas pada 150m pada 100G)
Ganti multimode dengan mode tunggal (solusi benar, mahal)
Menerima batasan bandwidth dalam jangka panjang (hutang teknis)

Penggantian infrastruktur fiber membutuhkan biaya yang jauh lebih besar dibandingkan pemasangan awal. Anda membayar untuk pelepasan, kabel baru, terminasi baru, pengujian, dan biaya manajemen proyek untuk mengoordinasikan retrofit sekaligus menjaga jaringan tetap beroperasi.

Saya telah melihat perkiraan berkisar antara €40 hingga €75 per meter untuk penggantian serat lengkap di fasilitas yang ditempati, dibandingkan dengan €15 hingga €25 per meter untuk instalasi konstruksi baru.

Proyeksi TCO untuk penerapan 200-link, awal 10G dengan rencana peningkatan 100G:

Elemen biaya	Jalur OM4 multimode	Jalur OS2 mode tunggal
Serat awal (rata-rata lari 80m)	€3,200	€1,280
Transceiver 10G awal	€4,000	€5,400
Jumlah tahun 1	€7,200	€6,680
Tahun 3: peningkatan transceiver 100G	€19,800	€41,800
Tahun 3: Penggantian serat (jika diperlukan)	€12,000+	€0
Total infrastruktur 5 tahun	€39,000+	€48,480

Tunggu. Mode tunggal lebih mahal dalam skenario ini?

Ya, jika semua lari Anda tetap di bawah 150 meter dan Anda tidak memerlukan penggantian serat. Premi transceiver bertambah dengan jumlah tautan yang tinggi.

Tapi ubah sedikit asumsinya. Dorong rata-rata panjang lari menjadi 120 meter. Tiba-tiba beberapa tautan melebihi jangkauan 100G OM4. Sekarang Anda memerlukan penggantian serat untuk 15-20% pengoperasian:

Skenario yang disesuaikan	Jalur multimode	Jalur mode tunggal
Penggantian fiber tahun ke-3 (40 link × €60/m × 120m)	€28,800	€0
Revisi total 5 tahun	€55,800	€48,480

Mode tunggal menghemat €7,320. Dan Anda memiliki ruang kepala untuk 400Gbps dan seterusnya.

Pelajarannya: multimode menang dengan biaya murni hanya ketika jarak tetap pendek DAN Anda tidak perlu melakukan upgrade melebihi apa yang didukung OM4. Kedua kondisi tersebut harus dipenuhi.

Mengapa operator hyperscale berpindah ke mode tunggal

Tim teknik Meta menerbitkan analisis infrastruktur optik 100G mereka pada tahun 2017. Temuan utamanya: serat mode tunggal menghasilkan total biaya kepemilikan yang lebih rendah untuk interkoneksi pusat data meskipun biaya transceiver lebih tinggi. Ungkapan mereka adalah "masa depan-pembuktian jarak melalui beberapa generasi evolusi kecepatan data" (sumber: engineering.fb.com/2017/03/08/data-center-engineering/designing-100g-optical-connections/).

Mereka tidak mengoptimalkan penerapan hari ini. Mereka mengoptimalkan biaya kumulatif sebesar 40G, lalu 100G, lalu 400G, lalu apa pun setelahnya, semuanya dijalankan di pabrik serat yang sama.

Google, Microsoft, Amazon telah membuat keputusan infrastruktur serupa. Saat Anda menerapkan jutaan tautan fiber di ratusan fasilitas, menghitung biaya seumur hidup dengan benar lebih penting daripada meminimalkan-pembelanjaan satu tahun.

Pembeli perusahaan biasanya mempunyai kendala yang berbeda-beda. Skala yang lebih kecil berarti persentase penghematan dari transceiver multimode yang lebih murah dapat mendominasi. Cakrawala perencanaan yang lebih pendek membuat pertanyaan tentang biaya peningkatan terasa jauh. Siklus anggaran memberi imbalan pada pengeluaran awal yang rendah dibandingkan pengoptimalan siklus hidup.

Saya memahami tekanan-tekanan ini. Saya pernah mengikuti rapat di mana tim keuangan menolak opsi apa pun yang meningkatkan belanja modal kuartal ini, terlepas-implikasi jangka panjangnya. Itu pertimbangan bisnis yang sah. Anggap saja ini sebagai pengorbanan-finansial, bukan masalah teknis.

Nilai multimode dijelaskan

Jika Anda telah menentukan multimode sesuai dengan aplikasi Anda, memilih tingkatan yang tepat itu penting.

OM1 dan OM2 (Warisan)

Inti berukuran 62,5μm tidak dapat mendukung transmisi-kecepatan tinggi modern secara efisien. Standar TIA-568.3-E saat ini merekomendasikan instalasi OM1/OM2 baru. Jika seseorang mengutip nilai-nilai ini kepada Anda, pertanyakan keahliannya.

OM3

Menggunakan laser-inti 50μm yang dioptimalkan dengan bandwidth modal efektif 2000 MHz·km pada 850nm. Jangkauan maksimum pada 10Gbps adalah 300 meter. Pada 100Gbps dengan optik SR4, Anda mendapatkan jarak 100 meter.

OM4

Meningkatkan bandwidth hingga 4700 MHz·km, memperluas jangkauan 10G hingga 400 meter dan 100G hingga 150 meter. Juga menggunakan jaket aqua, jadi pelabelan penting untuk identifikasi.

OM5

Mempertahankan bandwidth OM4 pada 850nm sekaligus menambahkan kinerja pada rentang 850-953nm untuk shortwave wave Division Division Multiplexing (SWDM). Hal ini memungkinkan kapasitas yang lebih tinggi pada pasangan serat yang sama dengan menggunakan berbagai panjang gelombang. Warna jaketnya hijau limau. Teknologi ini terbukti namun penerapannya masih terbatas karena optik paralel (SR4, SR8) telah memenuhi sebagian besar kebutuhan bandwidth jangkauan pendek tanpa memerlukan kompleksitas SWDM.

Catatan kompatibilitas penting:

OM1/OM2 menggunakan inti 62,5μm. OM3/OM4/OM5 menggunakan inti 50μm. Anda tidak dapat menghubungkan ukuran inti yang berbeda secara langsung. Ketidakcocokan menyebabkan hilangnya sinyal yang parah, biasanya 3-4dB atau lebih, seringkali cukup untuk memutus tautan sepenuhnya. Peningkatan dari OM1/OM2 lama memerlukan penggantian menyeluruh pada segmen yang terkena dampak, bukan hanya perubahan transceiver.

m tunggalstandar ode yang penting

Serat mode tunggal mengikuti rekomendasi ITU-T G.652 dan G.657, bukan sebutan OM.

G.652.D

Standar terkini untuk serat mode tunggal-tujuan umum. Spesifikasi utama mencakup redaman maksimum 0,4 dB/km pada 1310nm dan 0,25 dB/km pada 1550nm, dispersi mode polarisasi di bawah 0,2 ps/√km, dan karakteristik puncak air rendah yang memungkinkan CWDM melintasi spektrum 1260-1625nm. Kelas ini pada dasarnya menangani semua aplikasi perusahaan dan pusat data.

G.657

Menambah ketidakpekaan-tikungan untuk pemasangan di mana perutean yang ketat tidak dapat dihindari. G.657.A1 mentoleransi radius tekukan 10 mm sambil mempertahankan kompatibilitas penuh dengan dorongan G.652.DG657.A2 yang membatasi hingga 7,5 mm. G.657.B3 mencapai 5 mm tetapi ada beberapa kelemahan kompatibilitas sambungan.

Untuk penerapan fronthaul 5G

Jika serat dirutekan melalui kotak persimpangan yang sempit dan baki kabel yang padat, G.657.A2 telah menjadi pilihan default. Serat G.652.D standar mengalami peningkatan kehilangan yang terukur pada radius tekukan di bawah 15mm. Serat yang tidak sensitif terhadap tikungan-menghindari masalah ini tanpa memerlukan prosedur penanganan khusus.

OS1 dan OS2

Sebutan TIA yang memetakan kira-kira varian G.652. OS2 menetapkan batas atenuasi yang lebih ketat (maks 0,4 dB/km) dan umumnya lebih disukai untuk instalasi baru.

Masalah konektor yang tidak ingin didiskusikan oleh siapa pun

Saya telah melihat lebih banyak kegagalan jaringan yang disebabkan oleh kontaminasi konektor dibandingkan ketidakcocokan jenis serat apa pun.

Asosiasi Fiber Optic menyatakan bahwa konektor yang kotor menyebabkan sebagian besar masalah jaringan fiber. Partikel debu berukuran 1μm pada ujung konektor mode tunggal memblokir sekitar 1% cahaya, yang berarti kehilangan penyisipan sekitar 0,05dB. Akumulasi beberapa koneksi yang terkontaminasi di seluruh tautan dan Anda telah menghabiskan seluruh anggaran kerugian Anda.

The connector problem nobody wants to discuss

Membersihkan setiap sambungan sebelum kawin bukanlah suatu pilihan. Itu wajib.

Namun saya sering mengunjungi situs di mana teknisi melewatkan langkah ini karena mereka sedang terburu-buru atau berasumsi bahwa-rakitan yang dihentikan oleh pabrik telah tiba dalam keadaan bersih. Mereka tidak selalu melakukannya.

Jenis pemolesan APC versus UPC menciptakan mode kegagalan lain. Konektor APC memiliki permukaan ujung bersudut 8-derajat yang meminimalkan pantulan ke belakang. Konektor UPC memiliki polesan datar. Ini secara mekanis tidak kompatibel. Menghubungkan APC hijau ke UPC biru menciptakan celah udara yang menimbulkan kerugian 10dB atau lebih. Cukup untuk memutus tautan apa pun sepenuhnya.

Kode warna ada karena alasan ini. Hijau berarti APC. Biru berarti UPC. Jangan pernah, dalam keadaan apa pun, mengawinkan mereka bersama-sama.

Rekomendasi aplikasi

ToR pusat data dan-rak intra

Multimode OM4 dengan konektor LC duplex atau MTP/MPO. Jarak di bawah 10 meter membuat biaya transceiver menjadi dominan. 100G SR4 bekerja dengan sempurna.

Tulang belakang pusat data-interkoneksi daun

Evaluasi jarak. Di bawah 100 meter, multimode tetap-hemat biaya. Di atas 150 meter atau merencanakan migrasi 400G, tentukan mode tunggal dari awal.

Interkoneksi pusat data (kampus atau metro)

Hanya mode tunggal. Jaraknya berkisar dari ratusan meter hingga puluhan kilometer. Tidak ada opsi multimode.

Tulang punggung pembangunan perusahaan

Mode tunggal untuk lari melebihi 150 meter atau jika diperkirakan kecepatan 100G+ di masa depan. Multimode dapat diterima untuk jangka waktu yang lebih pendek tanpa rencana peningkatan.

Fronthaul 5G (RU ke DU)

Mode tunggal, biasanya G.657.A2 untuk toleransi tikungan. Jarak yang ditempuh umumnya mencapai 100 meter hingga 20 kilometer. Protokol CPRI dan eCPRI yang digunakan di fronthaul memerlukan konektivitas-latensi rendah yang konsisten sehingga batasan jarak multimode dapat dikompromikan.

Industri dan manufaktur

Jenis mana pun tergantung jarak. Kekebalan elektromagnetik serat membuatnya ideal untuk lingkungan dengan peralatan listrik berat, operasi pengelasan, atau penggerak frekuensi variabel. Pilihannya menjadi murni perhitungan jarak dan peningkatan.

Membuat keputusan Anda

Abaikan siapa pun yang memberi tahu Anda bahwa ada jawaban universal. Pilihan yang tepat bergantung pada jarak spesifik Anda, peta jalan bandwidth, jumlah tautan, dan selera organisasi Anda terhadap proyek penyegaran infrastruktur.

Untuk penerapan yang sebagian besar berjalan di bawah 100 meter dan tidak ada rencana melebihi 100Gbps, multimode OM4 meminimalkan total biaya. Penghematan transceiver pada jumlah link yang tinggi.

Untuk penerapan dengan jarak yang beragam, termasuk beberapa pengoperasian dalam jarak 150{1}}500 meter, mode tunggal menghilangkan risiko setelah pemasangan bahwa tautan tertentu tidak dapat mendukung bandwidth target Anda.

Untuk penerapan yang merencanakan migrasi akhirnya ke 400Gbps atau lebih, mode tunggal menyediakan jalur peningkatan yang paling jelas. Serat itu sendiri tidak memerlukan penggantian ketika teknologi transceiver semakin maju.

Kami memproduksi kedua jenis tersebut. Kita tidak mempunyai insentif finansial untuk saling mendorong. Apa yang kami miliki adalah pengalaman menyaksikan klien berhasil dengan pilihan yang tepat dan berjuang dengan infrastruktur yang tidak sesuai. Tujuannya adalah mencocokkan serat dengan kebutuhan Anda yang sebenarnya, bukan menjual kepada Anda apa pun yang menghasilkan pesanan terbesar.

Jika Anda tidak yakin dengan situasi spesifik Anda, kirimkan jadwal tautan Anda beserta jarak dan kecepatan yang direncanakan kepada kami. Kami dapat membuat model skenario biaya dan menunjukkan dengan tepat di mana titik henti sementara proyek Anda.
